• Position du neutre

  gauche
• Nombre de pole protégé

  1
• Nombre de pôles

  2 P
• Type de pôles

  1P+N
• Mode de fixation

  rail DIN symétrique
• Courbe

  C

• Avec pole de Neutre coupé

  Oui

• Nombre de modules

  1

• Alignement des bornes hautes pour produits modulaires

  Borne décalée
• Alignement des bornes basses pour produits modulaires

  Bornes décalées

• Pouvoir de coupure assigné Icn sous AC selon IEC 60898-1

  3 kA
• Tension assignée d’emploi Ue

  230 V
• Type de tension d’alimentation

  AC
• Fréquence assignée

  50/60

• Tension assignée d’isolement

  500 V
• Tension maxi d’utilisation

  253 V
• Tension assignée de tenue aux chocs

  4000 V

• Courant assigné nominal

  16 A
• Pouvoir de coupure de service Ics AC selon IEC 60898-1

  3 kA
• Valeur du seuil mini/max de fonctionnement thermique en alternatif

  1.13 / 1.45 In
• Valeur du seuil mini/max de fonctionnement magnétique en alternatif

  5 / 10 In
• Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1

  3 kA

• Courant assigné à -25°C

  19.7 A
• Courant assigné à -20°C

  19.4 A
• Courant assigné à -15°C

  19.1 A
• Courant assigné à -10°C

  18.8 A
• Courant assigné à -5°C

  18.5 A
• Courant assigné à 0°C

  18.1 A
• Courant assigné à 5°C

  17.8 A
• Courant assigné à 10°C

  17.5 A
• Courant assigné à 15°C

  17.1 A
• Courant assigné à 20°C

  16.7 A
• Courant assigné à 25°C

  16.4 A
• Courant assigné à 30°C

  16 A
• Courant assigné à 35°C

  15.6 A
• Courant assigné à 40°C

  15.2 A
• Courant assigné à 45°C

  14.8 A
• Courant assigné à 50°C

  14.4 A
• Courant assigné à 55°C

  14 A
• Courant assigné à 60°C

  13.5 A
• Courant assigné à 65°C

  13.1 A
• Courant assigné à 70°C

  12.6 A

• Coefficient de correction du courant nominal pour 2 appareils juxtaposés

  1
• Coefficient de correction du courant nominal pour 3 appareils juxtaposés

  0.95
• Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés

  0.9
• Coefficient de correction du courant nominal pour 6 appareils juxtaposés

  0.85
• Coefficient de correction du déclenchement magnétique à 100Hz

  1.1
• Coefficient de correction du déclenchement magnétique à 200Hz

  1.2
• Coefficient de correction du déclenchement magnétique à 400Hz

  1.5
• Coefficient de correction du déclenchement magnétique à 60Hz

  1

• Profondeur produit installé

  70 mm
• Hauteur produit installé

  84.7 mm
• Largeur produit installé

  17.5 mm

• Fréquence

  50 à 60 Hz

• Puissance dissipée totale sous IN

  4.4 W
• Puissance dissipée par pôle à In

  3.1 W

• Endurance électrique en nombre de cycles

  1000
• Endurance mécanique nombre de manoeuvres

  20000

• Type de raccordement haut pour produits modulaires

  Borne à vis
• Couple de serrage

  1,9Nm
• Type de loquet haut pour produits modulaires

  Plastique
• Type de loquet bas pour produits modulaires

  Métallique
• Type de raccordement bas pour produits modulaires

  Borne à vis
• Démontabilité haute pour produits modulaires

  Oui
• Démontabilité basse pour produits modulaires

  Non
• Approprié pour montage encastré

  Oui

• Section de raccordement des bornes aval à vis, en câble souple

  1 / 16 mm²
• Section de raccord bornes aval en câble rigide

  1 / 25 mm²
• Section de raccordement des bornes amont à vis, en câble rigide

  1 / 25 mm²
• Section de raccordement des bornes amont à vis, en câble souple

  1 / 16 mm²
• Section de raccordement des bornes amont et aval à vis, en câble rigide

  1 / 25 mm²
• Section de raccordement des bornes amont et aval à vis, en câble souple

  1 / 16 mm²
• Type de connexion

  cage à vis

• Intègere porte étiquette transparent

  Oui

• Texte norme

  EN 60898-1
• Directive européenne WEEE

  concerné

• Indice de protection IP

  IP20

• Température de service

  -25…70 °C
• Degré de pollution suivant IEC 60664 / IEC 60947-2

  2
• Classe de limitation d’énergie I²t

  3
• Altitude

  2000 m
• Tropicalisation/humidité/Exécution

  tous climats
• Température de stockage/transport

  -25…80 °C

• Mots clés

  Disjoncteur ; Disjoncteur phase neutre ; Phase neutre ; Disjoncteur habitat ; Disjoncteur modulaire

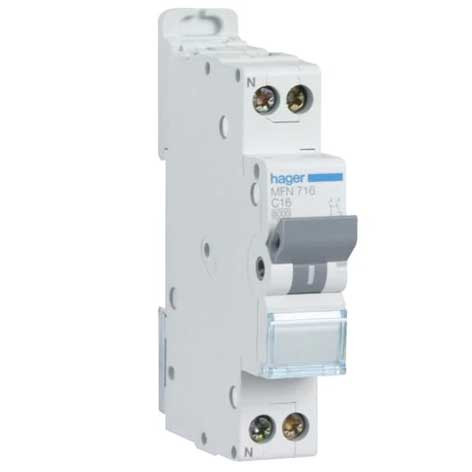

La page officielle du MFN716 sur le site du fournisseur Hager ici.
