Description
Offre promotionnelle – 12 disjoncteurs Hager MFS716 achetés, 2 offerts.

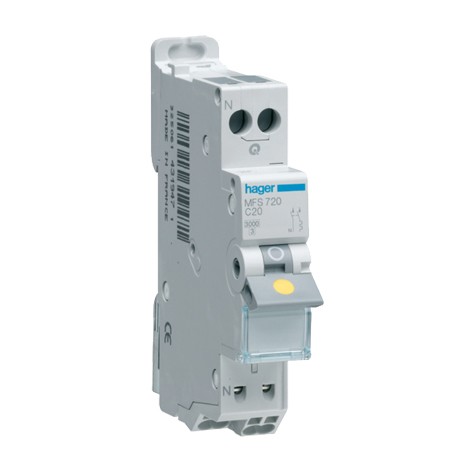

Description du disjoncteur électrique 1 module à bornes auto 1P+N Hager
Le disjoncteur électrique 1 module à bornes auto Hager est un dispositif pour la protection contre les courts circuits et les échauffements de câble qui peuvent être à l’origine d’incendie. Il pourra être utilisé dans n’importe quel type d’habitation et de chantier.
Sa courbe C permet son déclenchement lorsque l’intensité nominale atteint entre 5 à 10 fois la normale.
De type modulaire à connexion SansVis (automatique) pour plus de rapidité à installer et plus de sécurité dans vos installations électriques. Ce disjoncteur Hager à bornes automatiques pourra être raccordé à des barres de pontage verrouillables pour plus de sécurité.
-
Position du neutre
gauche
-
-
-
-
-
Avec pole de Neutre coupé
Oui
-
Alignement des bornes hautes pour produits modulaires
Borne décalée
-
Alignement des bornes basses pour produits modulaires
Bornes décalées
-
Pouvoir de coupure assigné Icn sous AC selon IEC 60898-1
3 kA
-
-
Tension maxi d’utilisation
253 V
-
Tension assignée de tenue aux chocs
4000 V
-
Courant assigné nominal
16 A
-
Pouvoir de coupure de service Ics AC selon IEC 60898-1
3 kA
-
Valeur du seuil mini/max de fonctionnement thermique en alternatif
1.13 / 1.45 In
-
Valeur du seuil mini/max de fonctionnement magnétique en alternatif
5 / 10 In
-
Valeur du seuil min/maxi du fonctionnement magnétique DC
7 / 15 In
-
Valeur du seuil min/maxi du fonctionnement thermique DC
1.13 / 1.45 In
-
Pouvoir de coupure sur 1 pôle en IT 400V (NF EN 60947-2)
2 kA
-
Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1
3 kA
-
Courant assigné à -25°C
19.7 A
-
Courant assigné à -20°C
19.4 A
-
Courant assigné à -15°C
19.1 A
-
Courant assigné à -10°C
18.8 A
-
Courant assigné à -5°C
18.5 A
-
Courant assigné à 0°C
18.1 A
-
Courant assigné à 5°C
17.8 A
-
Courant assigné à 10°C
17.5 A
-
Courant assigné à 15°C
17.1 A
-
Courant assigné à 20°C
16.7 A
-
Courant assigné à 25°C
16.4 A
-
Courant assigné à 30°C
16 A
-
Courant assigné à 35°C
15.6 A
-
Courant assigné à 40°C
15.2 A
-
Courant assigné à 45°C
14.8 A
-
Courant assigné à 50°C
14.4 A
-
Courant assigné à 55°C
14 A
-
Courant assigné à 60°C
13.5 A
-
Courant assigné à 65°C
13.1 A
-
Courant assigné à 70°C
12.6 A
-
Coefficient de correction du courant nominal pour 2 appareils juxtaposés
1
-
Coefficient de correction du courant nominal pour 3 appareils juxtaposés
0.95
-
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés
0.9
-
Coefficient de correction du courant nominal pour 6 appareils juxtaposés
0.85
-
Coefficient de correction du déclenchement magnétique à 100Hz
1.1
-
Coefficient de correction du déclenchement magnétique à 200Hz
1.2
-
Coefficient de correction du déclenchement magnétique à 400Hz
1.5
-
Coefficient de correction du déclenchement magnétique à 60Hz
1
-
Hauteur produit installé
86 mm
-
Largeur produit installé
17.5 mm
-
Calibre maximal du fusible aval aM pour une sélectivité sur CC
4 A
-
Calibre maximal du fusible aval gI pour une sélectivité sur CC
10 A
-
Calibre minimal du fusible amont aM pour une sélectivité sur CC
20 A
-
Calibre minimal du fusible amont gI pour une sélectivité sur CC
25 A
-
Puissance active maximale dissipée par pôle selon la norme produit
3.5 W
-
Puissance dissipée totale sous IN
4.4 W
-
Puissance dissipée par pôle à In
3.1 W
-
Endurance électrique en nombre de cycles
1000
-
Endurance mécanique nombre de manoeuvres
20000
-
-
Type de loquet haut pour produits modulaires
Plastique
-
Type de loquet bas pour produits modulaires
Métallique
-
Démontabilité haute pour produits modulaires
Oui
-
Démontabilité basse pour produits modulaires
Non
-
Section du câble souple pour le repiquage des bornes amont
0.75 / 10 mm²
-
Section du câble rigide pour le repiquage des bornes amont
0.75 / 16 mm²
-
Section de raccordement des bornes aval Quick Connect, en câble souple
1.5 / 4 mm²
-
Section de raccordement des bornes aval Quick Connect, en câble rigide
1.5 / 4 mm²
-
Barre de pontage compatible avec la borne amont
KBS763
-
Type de connexion
cage sans vis
-
-
Directive européenne WEEE
concerné
-
Température de service
-25…70 °C
-
Classe de limitation d’énergie I²t
3
-
-
Tropicalisation/humidité/Exécution
tous climats
-
Température de stockage/transport
-25…80 °C
-
Mots clés
Disjoncteur ; Disjoncteur phase neutre ; Phase neutre ; Disjoncteur sans vis ; Disjoncteur modulaire
