Gaines TPC – Protection des câbles électriques et télécoms enterrés
Les gaines TPC (Tube de Protection des Câbles) sont des éléments indispensables pour la protection des réseaux électriques et de télécommunication en extérieur et en enterré. Conçues en polyéthylène haute résistance, elles assurent la sécurité des câbles lors de leur passage en tranchée, tout en facilitant leur installation.
Utilisées dans les raccordements électriques, les réseaux EDF, les installations de fibre optique et les infrastructures de télécommunication, les gaines TPC garantissent une protection durable contre les chocs, l’humidité et l’écrasement.
À quoi sert une gaine TPC ?
Protéger les câbles électriques enterrés
La gaine TPC est conçue pour protéger les câbles électriques lors de leur enfouissement dans le sol. Elle permet de sécuriser les installations contre :
- les chocs mécaniques
- l’écrasement dû au remblai
- l’humidité et les infiltrations d’eau
- les contraintes liées aux mouvements de terrain
Elle est largement utilisée pour les raccordements entre le réseau public et les habitations.
Protéger les réseaux de télécommunication
Les gaines TPC sont également utilisées pour les réseaux de communication enterrés, notamment :
- fibre optique
- câbles téléphoniques
- réseaux internet et télécoms
Elles permettent de séparer et sécuriser les différents types de câbles dans les installations souterraines.
Les caractéristiques des gaines TPC
Structure double paroi pour une résistance optimale

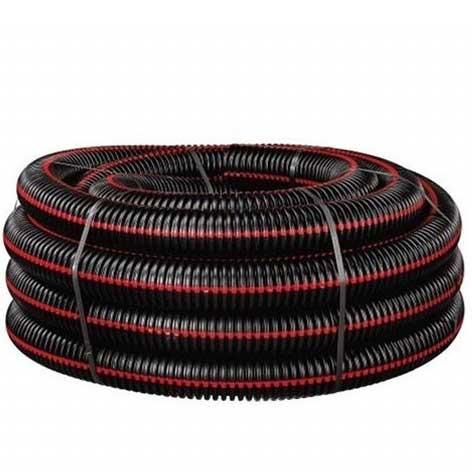

Les gaines TPC sont fabriquées en polyéthylène avec une structure annelée extérieure et une paroi intérieure lisse. Cette conception offre :
- une résistance mécanique élevée
- une grande flexibilité lors de la pose
- une protection durable des câbles enterrés
Intérieur lisse et tire-fil intégré
L’intérieur lisse facilite le glissement des câbles électriques ou télécoms, tandis que le tire-fil intégré permet de tirer facilement les conducteurs dans la gaine.
Avantages :
- installation plus rapide
- moins d’effort lors du passage des câbles
- réduction des risques de blocage
Haute résistance à l’écrasement
Grâce à leur structure annelée, les gaines TPC offrent une excellente résistance aux charges du sol et aux passages en surface. Elles sont idéales pour :
- les tranchées de terrassement
- les passages sous voirie ou jardin
- les zones soumises à des contraintes mécaniques
Une solution adaptée aux installations enterrées
Les gaines TPC sont conçues pour être posées en tranchée puis recouvertes de terre. Elles protègent efficacement les réseaux électriques et télécoms contre :
- les agressions extérieures
- l’humidité
- les mouvements de terrain
- les impacts mécaniques
Elles sont indispensables dans les installations neuves comme en rénovation de réseaux extérieurs.
Formats et diamètres disponibles
Les gaines TPC sont disponibles en plusieurs diamètres et longueurs, afin de s’adapter à tous les types de chantiers :
Diamètres courants
- 40 mm (usage résidentiel standard)
- 50 mm
- 63 mm
- 90 mm et plus pour réseaux importants
Longueurs
- rouleaux de 25 mètres
- rouleaux de 50 mètres
- couronnes selon les besoins chantier
Codification couleur des gaines TPC
Les gaines TPC utilisent un code couleur normalisé pour identifier les réseaux :
- 🔴 rouge : câbles électriques (alimentation, EDF)
- 🟢 vert : télécommunications, fibre optique
- autres couleurs selon usages spécifiques
Cette identification facilite la lecture des réseaux enterrés lors des interventions futures.
Avantages des gaines TPC
Les gaines TPC offrent de nombreux avantages pour les installations électriques et télécoms :
- protection mécanique renforcée des câbles
- installation facilitée grâce au tire-fil
- grande durabilité dans le temps
- résistance aux conditions extérieures
- compatibilité avec réseaux électriques et télécoms
- adaptation à tous types de chantiers de terrassement
Applications des gaines TPC
Les gaines TPC sont utilisées dans de nombreux contextes :
- raccordement électrique de maison individuelle
- alimentation entre coffret extérieur et tableau électrique
- réseaux de fibre optique enterrés
- lotissements et infrastructures neuves
- chantiers de terrassement et voirie
- installations industrielles ou tertiaires
FAQ – Gaines TPC
À quoi sert une gaine TPC ?
Une gaine TPC sert à protéger les câbles électriques et télécoms enterrés contre les chocs, l’humidité et l’écrasement.
Quelle est la différence entre gaine TPC et gaine ICTA ?
La gaine TPC est conçue pour l’extérieur et l’enfouissement, tandis que la gaine ICTA est utilisée en intérieur ou dans les murs.
Peut-on enterrer une gaine TPC directement ?
Oui, la gaine TPC est prévue pour être enterrée en tranchée avec protection adaptée (lit de sable, grillage avertisseur).
Pourquoi utiliser un tire-fil dans une gaine TPC ?
Le tire-fil permet de faciliter le passage des câbles électriques ou télécoms, réduisant le temps et l’effort d’installation.
Quel diamètre de gaine TPC choisir ?
Le choix dépend de l’usage :
- 40 mm : installations résidentielles standard
- 50 à 63 mm : installations plus importantes
- 90 mm et + : réseaux conséquents ou multiples câbles
Les gaines TPC sont-elles obligatoires ?
Elles sont fortement recommandées et souvent exigées dans les règles de l’art pour garantir la protection des câbles enterrés.
