Description

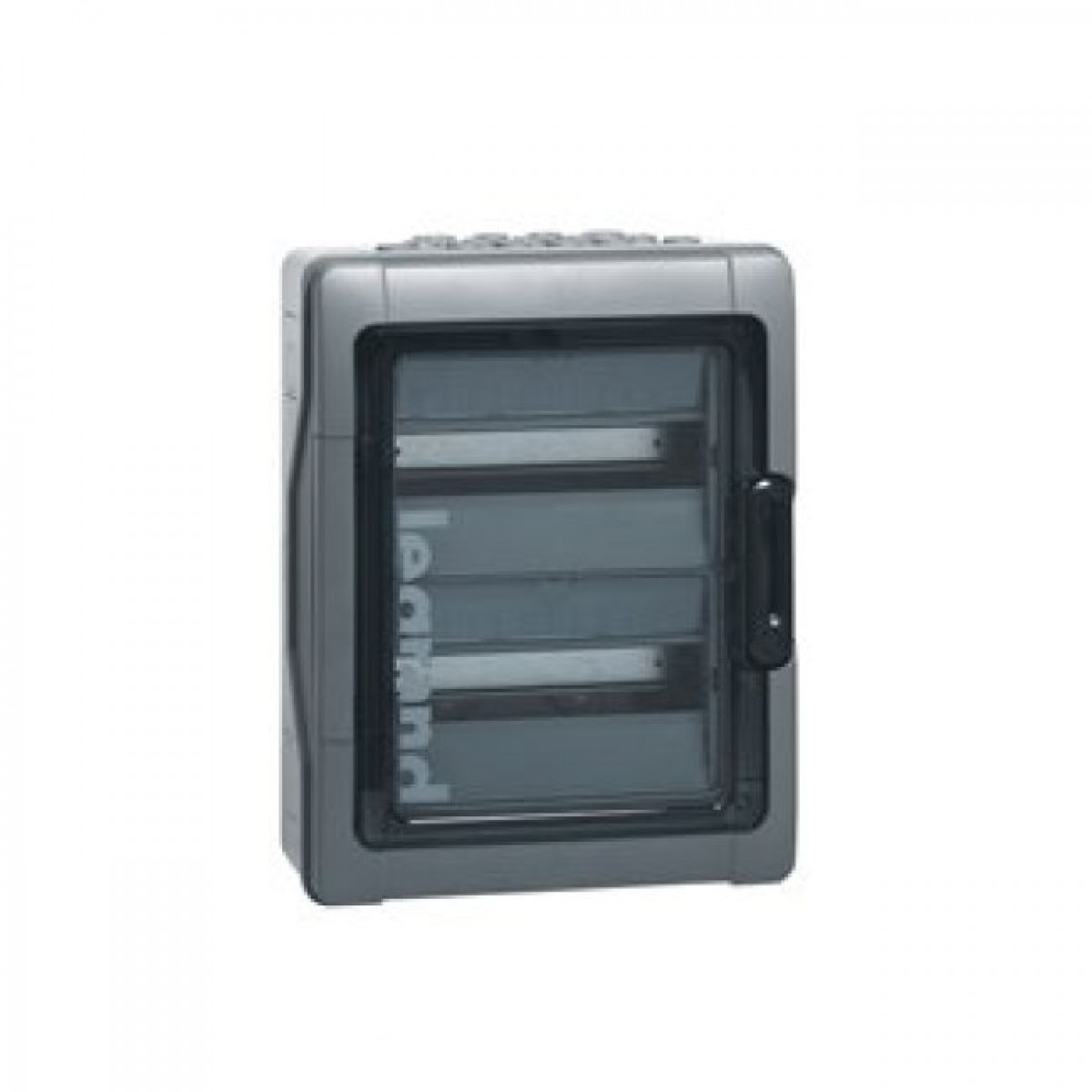

Description du Coffret étanche Plexo³ 2×18 modules avec embouts à perforation directe prémontés IP65 IK09 – Gris – 001925 – Legrand

Le coffret étanche Legrand Plexo³ 001925 est conçu pour protéger et organiser efficacement les équipements électriques dans les environnements exigeants. Avec ses 2 rangées de 18 modules, il offre une capacité totale de 36 modules, permettant d’intégrer différents appareils modulaires tout en conservant une installation claire, accessible et parfaitement organisée.

Destiné à une installation en saillie, ce coffret associe robustesse, modularité et protection renforcée. Son indice IP65 assure une protection contre les poussières et les projections d’eau, tandis que sa résistance aux chocs IK09 protège les équipements contre les sollicitations mécaniques.

Une protection renforcée contre les poussières et l’eau

Le Plexo³ 001925 bénéficie d’un indice de protection IP65, permettant de protéger efficacement les équipements installés contre la pénétration des poussières et les jets d’eau provenant de toutes directions.

Sa résistance mécanique IK09 lui permet également de supporter les chocs rencontrés dans les environnements techniques et extérieurs.

Fabriqué en polystyrène renforcé choc, le coffret est conçu pour assurer une bonne robustesse dans le temps. Il bénéficie également d’une résistance aux UV suivant la norme ISO 4892-2, permettant son utilisation dans des environnements exposés au rayonnement solaire.

Une capacité de 36 modules

Avec ses 2 rangées de 18 modules, le coffret offre une capacité totale de 36 modules. Il permet ainsi d’accueillir différents équipements de protection, de commande et de distribution sur rail DIN.

Les rails à 2 positions sont adaptés aux produits modulaires ainsi qu’aux boîtiers moulés. L’entraxe entre les rails est de 150 mm, facilitant l’organisation des appareils à l’intérieur du coffret.

Deux obturateurs de 5 modules sont fournis afin de fermer proprement les espaces non utilisés et d’obtenir une finition soignée.

Une installation facilitée

Le coffret est livré avec des embouts à perforation directe prémontés, permettant de faciliter le passage et le raccordement des câbles.

Il comprend également des borniers à connexion automatique IP2X pour conducteurs de protection, simplifiant les opérations de raccordement et contribuant à la sécurité de l’installation.

Un support de fixation est également fourni pour permettre de fixer l’appareillage Plexo complet sur le côté du coffret, offrant davantage de possibilités lors de la réalisation de l’installation.

Une conception modulable et évolutive

Le coffret Plexo³ peut recevoir des platines perforées et des plastrons pleins pour le montage de produits non modulaires.

Les châssis et plastrons amovibles facilitent le montage, le câblage et les opérations de maintenance. Cette conception permet également d’adapter plus facilement l’organisation intérieure du coffret en fonction des équipements à installer.

La porte et le coffret sont totalement réversibles, permettant d’adapter le sens d’ouverture aux contraintes de l’installation et à la configuration du chantier.

Une porte transparente et sécurisable

Le coffret est équipé d’une porte unique transparente, permettant de visualiser les équipements sans avoir à ouvrir le coffret. Cette caractéristique facilite le contrôle visuel et l’identification rapide des appareillages.

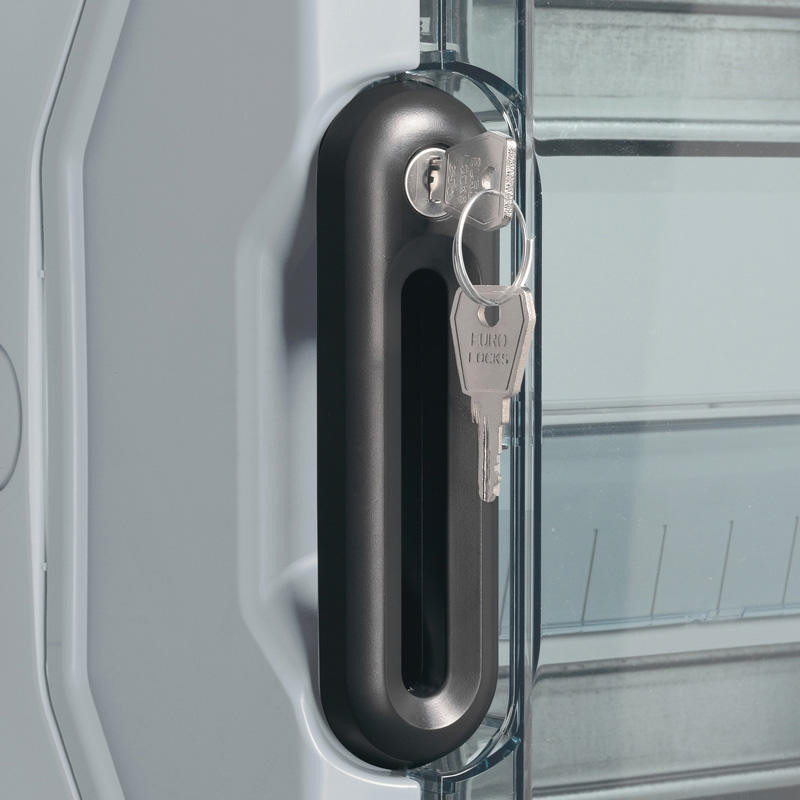

La poignée de porte est verrouillable, tandis que le capot et le plastron sont plombables, permettant de sécuriser l’accès aux équipements et de contrôler les interventions sur l’installation.

Une solution adaptée aux environnements extérieurs

Grâce à son IP65, sa résistance aux chocs IK09 et sa résistance aux UV, le coffret Plexo³ 001925 est adapté aux installations soumises aux poussières, à l’humidité, aux chocs et aux intempéries.

Il est prévu pour fonctionner dans une plage de température comprise entre -25 °C et +40 °C. Sa température de stockage est comprise entre -25 °C et +55 °C.

Il permet ainsi de protéger durablement les équipements électriques dans des environnements où les conditions d’installation peuvent être contraignantes.

Une bonne résistance au feu

Le coffret bénéficie d’une auto-extinguibilité avec tenue au fil incandescent à 750 °C, conformément à la norme NF EN 60695-2-11.

Cette caractéristique répond notamment aux exigences applicables aux installations réalisées dans les ERP (Établissements Recevant du Public) et les IGH (Immeubles de Grande Hauteur).

Le coffret est également conforme à la norme IEC 62208, permettant de réaliser des ensembles conformes à la norme IEC 61439-3, sous réserve du respect des exigences applicables à l’ensemble réalisé.

Une solution robuste et polyvalente

Avec sa capacité de 36 modules, le coffret Plexo³ 001925 constitue une solution adaptée aux installations nécessitant plusieurs appareils électriques tout en conservant une organisation claire.

Sa conception associe protection IP65, résistance IK09, résistance aux UV, modularité et facilité d’installation. Il assure ainsi une protection durable des équipements contre les agressions extérieures tout en facilitant les opérations de montage et de maintenance.

Ce produit contient :

• Livrés avec borniers à connexion automatique IP 2X pour conducteurs de protection
• Embouts à perforation directe prémontés
• Livré avec un support de fixation permettant de fixer l’appareillage PLexo complet, sur le côté du coffret
