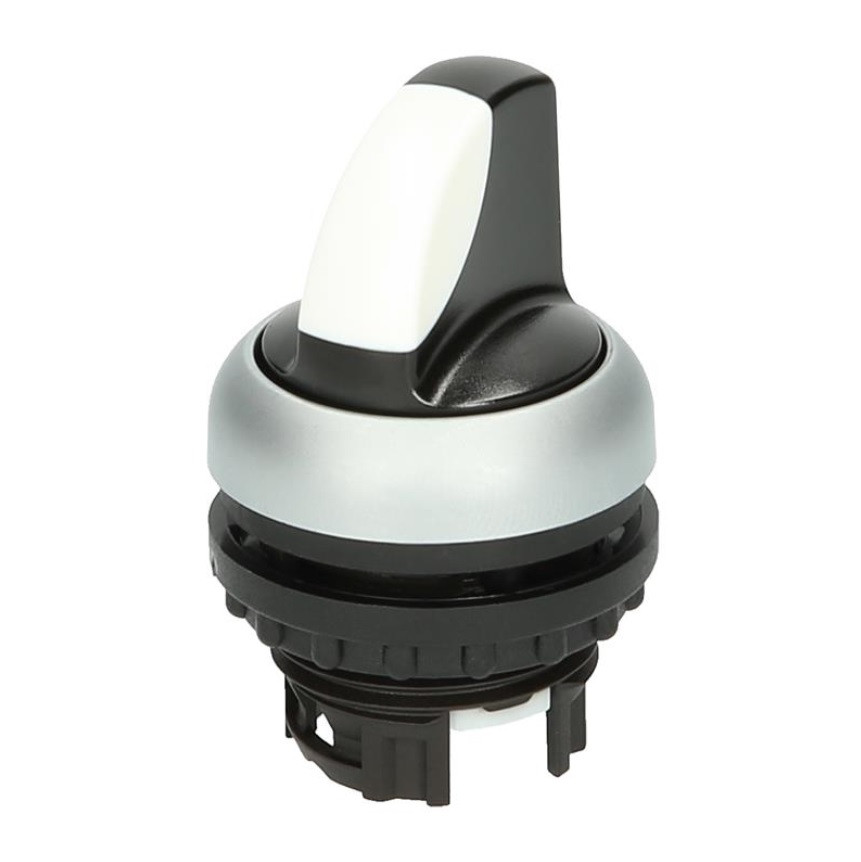

Description du Commutateur rotatif 3 positions noir – M22-WRK3 – 216872 – Eaton

Le commutateur 3 positions M22 216872 d’Eaton est conçu pour piloter manuellement les circuits dans les environnements industriels exigeants. Grâce à sa manette rotative noire, il permet de sélectionner facilement l’une des trois positions fixes : gauche, centre ou droite. Ainsi, il est particulièrement adapté aux armoires électriques, aux machines automatisées ou aux postes de commande.

Par ailleurs, son montage standard en perçage Ø22,5 mm facilite l’installation. De plus, il offre un indice de protection élevé (IP66), ce qui le rend parfaitement étanche à la poussière et aux projections d’eau. Il peut donc être utilisé en toute sécurité dans des conditions difficiles, y compris en milieu humide ou poussiéreux.

Le commutateur 3 positions M22 216872 se distingue également par sa durabilité. Il supporte jusqu’à 100 000 manœuvres mécaniques, garantissant un fonctionnement fiable sur le long terme. En complément, il est compatible avec les accessoires de la gamme M22 et peut être intégré dans des réseaux SmartWire-DT.

En résumé, le commutateur 3 positions M22 216872 est un choix judicieux pour les professionnels recherchant robustesse, simplicité d’intégration et longévité. Grâce à ses nombreuses qualités, il répond parfaitement aux exigences des installations industrielles modernes.

Caractéristiques générales :

  • Commutateur rotatif 3 positions M22-WRK3
  • A accrochage :
    • A gauche 60° – 0°
    • A droite 60°
  • Type : Sélecteur rotatif à maintien (latching), manche/noir, 3 positions (gauche 60° – centre 0° – droite 60°)
  • Diamètre d’encastrement : 22,5 mm
  • Dimensions frontales : 29.7 mm
  • Couleur : Noir
  • Collerette titane
  • Conformité aux normes : IEC/EN 60947 / VDE 0660
  • Gamme : “RMQ-Titan” de Eaton
  • Indice de protection : IP66
  • Garantie : 2 ans

Données techniques et conditions d’utilisation

  • Température de fonctionnement : de ‑25 °C à +70 °C ; stockage de ‑40 °C à +80 °C
  • Durée de vie mécanique : jusqu’à 100 000 cycles.
  • Fréquence de commutation : environ 2 000 opérations/h
  • Couple de fonctionnement : ≤ 0,3 Nm.
  • Champ d’utilisation : climats exigeants (choc, humidité), conforme aux normatives IEC 60068-2 (étanchéité, chaleur, froid, choc, UV)
  • Matériau de la bague : plastique, couleur titane ou argent selon versions

 Compatibilité & accessoires

  • Montage : fourni avec collier de fixation et bloc de contact – se raccorde facilement aux éléments standards M22 (contacts M22‑K10, M22‑K01, etc.)
  • Connectivité : compatible SmartWire‑DT pour intégration dans systèmes Eaton automatisés
  • Option codage : possibilité de modifier la fonction (maintien / retour ressort) via des codes M22‑XC‑Y

Applications typiques :

  • Idéal pour le contrôle de mode de fonctionnement (automatique, arrêt, manuel).
  • Adapté aux armoires industrielles, aux automates et aux équipements d’usine, lorsque la protection contre la poussière et l’eau est essentielle
  • Robuste et compact, il est conçu pour les environnements difficiles.

Réf.interne : 216872

Code EAN : 4015082168728
