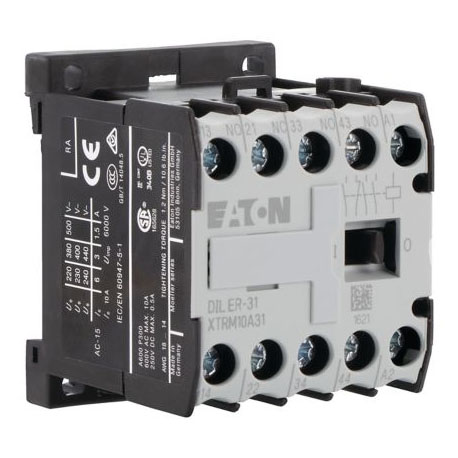

Description du Contacteur auxiliaire – 3F+1O – AC – 051768 – Eaton

Le contacteur auxiliaire DILER 051768 de la série Eaton Moeller® est conçu pour offrir une performance optimale dans les applications industrielles et commerciales. Ce modèle est équipé de 3F+1O contacts auxiliaires, offrant une flexibilité maximale pour la commande et la gestion des circuits. Sa conception robuste et conforme aux normes IEC/EN 60947-5-1 et UL 508 garantit une sécurité et une fiabilité à toute épreuve.

Avec des contacts liés positivement, ce contacteur offre une protection renforcée contre les risques de défauts de commutation, conformément à la norme EN 60947-5-1 Annexe L. Il est parfaitement adapté aux environnements industriels exigeants, grâce à son degré de protection IP20, qui protège les contacts contre les corps étrangers tout en facilitant l’accès pour les opérations de maintenance.

Ce contacteur a été conçu pour résister à des conditions climatiques difficiles, avec une plage de température de fonctionnement allant de -25°C à +50°C, et il est également résistant à l’humidité, conforme aux normes IEC 60068-2-78 et IEC 60068-2-30. Sa longévité mécanique de 10 millions de manœuvres et sa fréquence de fonctionnement de 9 000 manœuvres/heure assurent une durabilité exceptionnelle et une fiabilité sur le long terme.

Le DILER 051768 est également conçu pour offrir une tension assignée de tenue aux chocs de 6 000 V AC, ce qui le rend idéal pour les installations nécessitant une protection contre les surtensions.

Avec un courant assigné de 10 A, il est compatible avec une large gamme d’applications, de la commande de moteurs à la gestion des circuits électriques. Ce contacteur auxiliaire est le choix parfait pour toute installation nécessitant un produit fiable et performant.

Caractéristiques :

  • Nom du produit : Contacteurs de puissance DILER Moeller® series Eaton
  • Numéro de catalogue : 051768
  • Code de modèle : DILER-31(230V50HZ,240V60HZ)
  • EAN : 4015080517689
  • Longueur du produit : 52 mm
  • Hauteur du produit : 58 mm
  • Largeur du produit : 45 mm
  • Poids du produit : 0.17 kg
  • Certifications :
    • CSA
    • UL 508
    • CSA File No.: 012528
    • IEC/EN 60947-4-1
    • CE
    • IEC/EN 60947
    • UL File No.: E29184
    • UL
    • CSA-C22.2 No. 14-05
    • VDE 0660
    • CSA Class No.: 3211-03
    • EN 60947-5-1
    • UL Category Control No.: NKCR

Fonction :

  • Contacts liés positivement conformes à la norme EN 60947-5-1 Annexe L, y compris le module de contacts auxiliaires
  • Équipé de : Contacts liés positivement

Application :

  • Contacteurs auxiliaires
  • Degré de protection : IP20
  • Longévité mécanique : 10 000 000 manœuvres (avec bobine AC)
  • Fréquence de fonctionnement : 9 000 manœuvres/heure
  • Catégorie de surtension : III
  • Degré de pollution : 3
  • Catégorie de produit : Petits contacteurs DILER
  • Tension assignée de tenue aux chocs (Uimp) : 6 000 V AC
  • Température ambiante de fonctionnement – min. : -25 °C
  • Température ambiante de fonctionnement – max. : 50 °C
  • Exposition à l’humidité, en continu, conforme à la norme IEC 60068-2-78
  • Exposition à l’humidité, cyclique, conformément à la norme IEC 60068-2-30

Contacts

  • Nombre de contacts auxiliaires (inverseurs) : 0
  • Nombre de contacts auxiliaires (normalement fermés) : 1
  • Nombre de contacts auxiliaires (normalement ouverts) : 3
  • Courant assigné d’emploi (Ie)
    • 0.5 A à 220 V,DC L/R ≤ 15 ms (avec 3 contacts en série)
    • 2.5 A à 24 V,DC L/R ≤ 15 ms (avec 1 contact en série)
    • 1.5 A à 110 V,DC L/R ≤ 15 ms (avec 3 contacts en série)
    • 2,5 A à 60 V, DC L/R ≤ 15 ms (avec 2 contacts en série)
    • 10 A
  • Tension nominale (Ue) en AC – max. : 600 V
