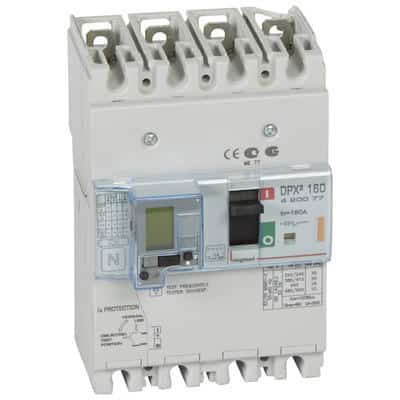

Description du Disjoncteur Différentiel – 400V – 4P – 160A – 420077 – Legrand

Le disjoncteur différentiel Legrand 420077 protège les lignes électriques contre les surcharges, les courts-circuits et les défauts d’isolement.

Tout d’abord, il possède 4 pôles et une intensité de 160 A. Il convient donc aux réseaux triphasés avec neutre.

Ensuite, il offre un pouvoir de coupure de 25 kA. Ainsi, il protège efficacement les installations de forte puissance.

De plus, son différentiel électronique détecte rapidement les défauts. Enfin, son écran LCD facilite les réglages et le contrôle.

Une protection complète

Le DPX³ 160 réunit plusieurs fonctions dans un seul appareil.

En effet, il coupe le courant si une surcharge apparaît.

De la même façon, il protège le circuit en cas de court-circuit.

Par ailleurs, il détecte les défauts d’isolement.

Grâce à ces fonctions, il protège les personnes et les équipements.

De plus, il permet aussi de couper facilement une ligne pour une intervention.

Réglages disponibles

Vous pouvez adapter le fonctionnement selon votre installation.

Par exemple, la sensibilité différentielle est réglable sur 30 mA, 300 mA, 1 A ou 3 A.

Ensuite, vous choisissez le temps de déclenchement.

De plus, le seuil thermique est également réglable.

Ainsi, vous obtenez une protection adaptée à vos besoins.

Installation simple

Le disjoncteur est conçu pour être installé facilement.

Tout d’abord, il se monte sur un rail DIN.

Il peut aussi être fixé sur une platine dans une armoire XL³.

Ensuite, les bornes à cage facilitent le raccordement.

Enfin, les vis de fixation sont fournies.

Par conséquent, le montage est rapide.

Les avantages :

  • Protection contre les surcharges.
  • Protection contre les courts-circuits.
  • Protection différentielle intégrée.
  • Écran LCD pour le réglage.
  • Sensibilité réglable.
  • Temporisation réglable.
  • Compatible rail DIN et platine.
  • Compatible avec les accessoires DPX³.
  • Conforme à la norme NF IEC 60947-2.

Applications :

Ce disjoncteur convient notamment pour :

  • les tableaux généraux basse tension ;
  • les bâtiments tertiaires ;
  • les locaux industriels ;
  • les armoires électriques ;
  • les installations de distribution.

Par conséquent, il répond aux besoins des professionnels comme des installateurs.

Caractéristiques produit :

  • Disjoncteur de puissance DPX³160 à déclencheur magnétothermique avec différentiel
  • Pouvoir de coupure Icu 25kA (400V~) – 4P – In : 160A – Sensiblilté réglable : 0,03A, 0,3A, 1A, 3A – Déclenchement réglable : 0 seconde, 0,3 seconde, 1 seconde, 3 secondes (0 seconde uniquement avec sensibilité 0,03A)
  • Thermique réglable de 0,8In à 1In – Magnétique fixe : 400A de 16A à 40A ou 10In de 63A à 160A
  • Avec différentiel électronique intégré avec affichage LCD – Reçoit les accessoires et les auxiliaires communs DPX³
  • Se monte sur rail symétrique ou sur platine dans les coffrets et armoires XL³ – Conforme à la norme NF IEC 60947-2

Les + installation :

Livré avec :- vis de fixation- bornes à cage , raccordement 70mm² maximum en câble souple et jusqu’à 120mm² en câble rigide avec accessoire

Les + utilisation :

Disjoncteur de puissance, “boîtier moulé”, qui assure la coupure, la commande, le sectionnement et la protection des lignes électriques basse tension

Caractéristiques techniques :

  • Courant permanent nominal (Iu) : 160A
  • Tension assignée (Ue) (Min-Max) : 220-690V
  • Courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz : 25kA
  • Réglage de courant du déclencheur de surcharge (Min-Max) : 128-160A
  • Plage de réglage du déclencheur de court-circuit retardé de courte durée (Min-Max) : 1600-1600A
  • Plage de réglage du déclencheur de court-circuit non retardé (Min-Max) : 1600-1600A
  • Type de construction de l’appareil : Technique d’encastrement fixe pour appareil encastré
  • Protection intégrée contre les mises à la terre accidentelles : Oui
  • Type de raccordement du circuit principal : Raccordement à vis
  • Adapté à un montage de profilés chapeaux : Oui
  • Montage de profilés chapeaux en option : Oui
  • Nombre de contacts auxiliaires à ouverture : 1
  • Nombre de contacts auxiliaires à deux directions : 1
  • Relais de signalisation de déclenchement disponible : Oui
  • Avec déclencheur à sous-tension intégré : Oui
  • Nombre de pôles : 4
  • Position du raccordement de circuit principal : Frontal
  • Finition de l’élément d’actionnement : Manette / levier
  • Appareil complet avec unité de protection : Oui
  • Commande motorisée intégrée : Non
  • Commande motorisée en option : Oui
  • Classe de protection (IP) : IP30
  • Conforme à la Réglementation pile ou batterie : Oui
  • Code CEI (Pack1) : CR 1616
  • Pile ou Accumulateur (Pack1) : Pile (non rechargeable)
  • Composition de l’élément (Pack1) : Lithium
  • Nombre de Pack 1 : 2
  • Nombre d’éléments Unitaires (Pack1) : 1
  • Poids d’un Element Unitaire (Pack1) : 1.1g
  • Localisation Pack1 : Le produit intègre une batterie
  • Type réglementaire (Pack1) : P : Portable (Format Standard)

Réf. Interne : 420077

Code EAN : 3245064200776

Lien vers Legrand

❓ FAQ

⚡ À quoi sert ce disjoncteur différentiel ?

Il protège les lignes électriques contre les surcharges, les courts-circuits et les défauts d’isolement.

🔧 Peut-on régler la sensibilité différentielle ?

Oui. Vous pouvez choisir 30 mA, 300 mA, 1 A ou 3 A selon les besoins de votre installation.

📟 L’écran LCD est-il intégré ?

Oui. Il permet de consulter et de régler facilement les paramètres du disjoncteur.

🏗️ Où peut-il être installé ?

Il peut être monté sur un rail DIN ou sur une platine dans une armoire XL³.

🔌 Est-il compatible avec les accessoires DPX³ ?

Oui. Il accepte les accessoires et auxiliaires de la gamme Legrand DPX³.
