Description

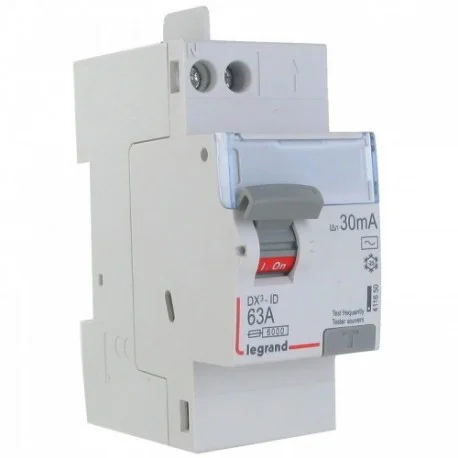

Description de l’Interrupteur différentiel 63A bipolaire – Type AC – Vis/Auto – 411650 – Legrand

Le DX³-ID 2P 63A type AC 30 mA protège vos circuits électriques contre les fuites de courant et les contacts accidentels. Ainsi, il coupe immédiatement le circuit concerné et protège à la fois les personnes et les équipements.

En effet, un simple disjoncteur ne suffit pas toujours. Par conséquent, installer un interrupteur différentiel devient essentiel. De plus, il détecte les défauts rapidement, ce qui permet de sécuriser vos installations de façon efficace.

🔎 Pourquoi choisir le DX³-ID ?

Imaginez un instant un contact accidentel avec le courant. Sans protection, vos équipements et vos utilisateurs pourraient être en danger. Heureusement, le DX³-ID réagit immédiatement. Ainsi, il limite les risques et protège vos circuits.

De plus, il offre plusieurs avantages pratiques :

  • Voyant vert/rouge : permet de voir immédiatement si le circuit est sous tension ou coupé.

  • Installation facile : arrivée par bornes à vis, départ automatique, compatible avec peignes HX³ et accessoires DX³.

  • Sécurité renforcée : bornes protégées contre le toucher et possibilité de verrouillage pour éviter les manipulations accidentelles.

En outre, sa conception compacte permet d’intégrer facilement le module dans tous les tableaux électriques. Grâce à cela, vous gagnez du temps et de l’espace.

Ainsi, installer le DX³-ID devient simple et rapide. De plus, vous pouvez le combiner avec d’autres modules DX³ pour un tableau complet et sûr.

🏢 Applications

Le DX³-ID convient parfaitement pour :

  • Les tableaux électriques résidentiels et de rénovation
  • Les bureaux, commerces et ERP
  • Les sites industriels et locaux tertiaires
  • Les circuits sensibles ou équipements critiques

De plus, il protège vos installations tout en optimisant l’espace dans votre tableau. En conséquence, vous sécurisez vos circuits facilement et rapidement. Ainsi, vous évitez les coupures inutiles et améliorez la sécurité globale.

🎯 Les avantages clients

  • Détection rapide des défauts et protection efficace
  • Installation simple et modulable
  • Voyant ON/OFF pour un suivi immédiat
  • Réduction des risques de coupure complète
  • Compact et adaptable à tous types d’installations

En conclusion, l’interrupteur différentiel DX³-ID 2P 63A 30 mA est une solution fiable, sûre et facile à installer. Ainsi, il protège vos circuits et vos utilisateurs tout en respectant les normes électriques. De plus, il simplifie l’installation et la maintenance de vos tableaux.

Caractéristiques produit :

  • Interrupteur différentiel DX³ bipolaire 230V~ type AC : détecte les défauts à composante alternative
  • Protection tête de groupe : arrivée haute par bornes à vis et sortie haute par bornes automatiques, permet la répartition optimisée par peigne
  • Intensité nominale 63A – Sensibilité 30mA – 2 modules
  • Pour peigne HX³ optimisé universel unipolaire (phase ou neutre) – Conforme à la norme NF EN 61008-1
  • Reçoit les auxiliaires et accessoires DX³ – Bornes protégées contre le toucher IP20, appareil câblé

Les + installation :

Alimentation par peigne ou avec borne d’alimentation référence 405209 pour une solution rénovation tout ~Auto~

Les + utilisation :

Equipé d’un porte-étiquette pour repérage visuel simple et rapide du circuit protégé – Indication visuelle immédiate du statut ON et OFF sur la manette en vert et rouge

Recommandations / restrictions d’usages :

  • L’interrupteur différentiel doit être protégé, en amont ou en aval, contre les surcharges par un disjoncteur ayant au maximum la même intensité nominale que l’interrupteur différentiel

Caractéristiques techniques

  • Nombre de pôles : 2
  • Tension assignée (Ue) : 230V
  • Calibre/courant nominal assigné (In) : 63A
  • Sensibilité / courant de défaut nominal (IΔn) : 0.03A
  • Tension d’isolement assignée (Ui) : 250V
  • Tension assignée de tenue aux chocs (Uimp) : 4kV
  • Mode de pose : Rail DIN
  • Type de courant différentiel : AC
  • Sélectif : Non
  • Type retardé de courte durée : Non
  • Résistance de court-circuit (Icw) : 10kA
  • Tenue au courant de choc : 0.25kA
  • Type de tension : AC
  • Avec dispositif de verrouillage : Oui
  • Fréquence : 50 Hz
  • Produits auxiliaires associables : Oui
  • Classe de protection (IP) : IP20
  • Largeur en nombre de modules : 2
  • Profondeur d’encastrement : 44mm
  • Température ambiante en fonctionnement (Min-Max) : -25-60°C
  • Degré de pollution : 2
  • Section de raccordement câble souple (Min-Max) : 0.75-35mm²
  • Section de raccordement câble rigide (Min-Max) : 0.75-50mm²
  • Couleur : Gris
  • Numéro RAL (équivalent) : 7035
  • Antidéflagration : Non
  • Largeur : 35.6mm
  • Hauteur : 98.9mm
  • Profondeur : 77.8mm
  • Résistance aux chocs (IK) : IK04
  • Température de stockage (Min-Max) : -40-70°C
  • Sens de l’alimentation électrique : Par le haut
  • Indication de repérage des bornes de raccordement : Non
  • Conforme aux tests de mise en service (1000V) : Oui
  • Sans halogène : Oui
  • Type de connexion : Borne automatique
  • Type de connexion : Peigne et câble
  • Avec zone de texte/surface d’inscription : Oui

Réf.interne : 411650

Code EAN : 3245064116503

Fiche produit officielle du fournisseur Legrand: https://www.legrand.fr/pro/catalogue/interrupteur-differentiel-dx3-id-arrivee-haut-a-vis-et-depart-haut-automatique-2p-230v-63a-typeac-30ma-2-modules
