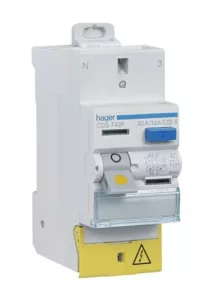

L’interrupteur différentiel bipolaire sans vis de la marque Hager, modèle CDS764F, est conçu pour assurer une protection efficace contre les fuites de courant et les chocs électriques dans les installations électriques domestiques et commerciales.

Avec sa sensibilité de déclenchement de 30 mA et sa technologie sans vis, cet interrupteur différentiel offre une installation simple et rapide sans compromettre la sécurité.

Il est idéal pour les applications où la facilité d’installation et la sécurité sont essentielles. Conforme aux normes de sécurité électrique les plus strictes, cet interrupteur différentiel garantit une protection fiable et durable pour vos installations électriques.

Spécifications:

• Tension nominale: 230V AC
• Intensité nominale: 63A
• Sensibilité: 30 mA
• Type: AC
• Modèle: CDS764F

Caractéristiques principales:

• Technologie sans vis pour une installation facile et rapide
• Protection contre les fuites de courant pour assurer la sécurité électrique
• Conception bipolaire pour une protection des deux pôles
• Sensibilité de déclenchement de 30 mA pour une protection efficace contre les chocs électriques
• Conforme aux normes de sécurité électrique en vigueur

Caractéristiques techniques détaillées

Architecture

Position du neutre : gauche
Nombre de pôles : 2 P
Mode de fixation : rail DIN symétrique

Modèle

Nombre de modules : 2

Commandes & indicateurs

Visualisation du défaut différentiel : oui

Principales caractéristiques électriques

Tension assignée d’emploi Ue : 230 V
Fréquence assignée : 50

Tension

Tension assignée d’isolement : 500 V
Tension assignée de tenue aux chocs : 4000 V

Intensité du courant

Courant différentiel assigné : 30 mA
Courant assigné nominal : 40 A
Tenue au non déclenchement onde 8-20µs : 0.25 kA
Pouvoir de fermeture et de coupure : 630 A
Courant conditionnel de court-circuit assigné Inc selon EN 61008-1 : 6 kA

Dimensions

Profondeur produit installé : 70 mm
Hauteur produit installé : 83 mm
Largeur produit installé : 35 mm
Catégorie de dimensions (DIN 43880) : 1

Fréquence

Fréquence : 50 Hz

Puissance

Puissance dissipée totale sous IN : 8.1 W
Puissance dissipée par pôle à In : 4.1 W

Déclenchement

Protégé contre les déclenchements intempestifs : 0
Déclenchement légèrement temporisé : 0

Endurance

Endurance électrique en nombre de cycles : 2000
Endurance mécanique nombre de manœuvres : 4000

Installation, montage

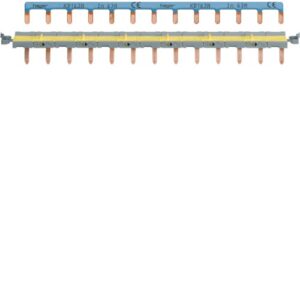

Type de raccordement haut pour produits modulaires : QuickBusbar
Couple de serrage : 2,8Nm
Type de loquet haut pour produits modulaires : Plastique
Type de loquet bas pour produits modulaires : Métallique 2 positions
Type de raccordement bas pour produits modulaires : Borne biconnect
Démontabilité haute pour produits modulaires : 1
Démontabilité basse pour produits modulaires : 1

Connexion

Section de raccord bornes aval en câble rigide : 1 / 25 mm²
Section de raccordement en câble souple : 16mm²
Section de raccordement en câble rigide : 25 mm²
Section de raccordement des bornes amont à vis, en câble rigide : 1 / 25 mm²
Section de raccordement des bornes amont à vis, en câble souple : 1 / 16 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple : 1 / 16 mm²
Type de connexion : cage à vis

Equipement

Intègre porte étiquette transparent : 1

Standards

Texte norme : EN 61008-1
Directive européenne WEEE : concerné

Sécurité

Indice de protection IP : IP20
Type de protection différentielle : A

Conditions d’utilisation

Température de service : -25…40 °C
Degré de pollution suivant IEC 60664 / IEC 60947-2 : 2
Altitude : 2000 m
Tropicalisation/humidité/Exécution : Exécution I
Température de stockage/transport : -55…70 °C

Fiche produit officiel du fournisseur Hager ici: https://hager.com/fr/catalogue/produits/cds764f-inter-diff-2p-63a-30ma-ac-sanvis
