Description

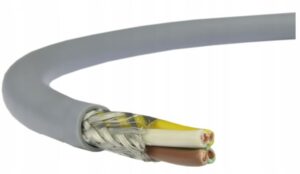

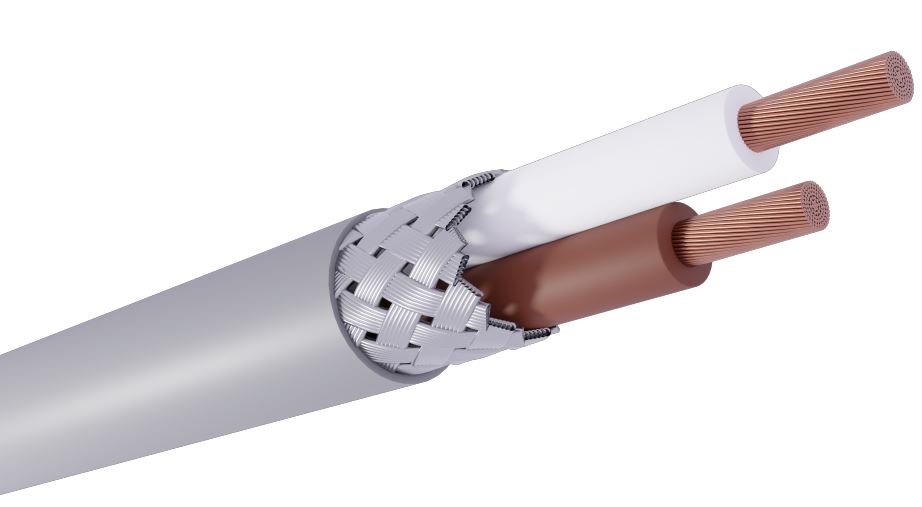

HIFLEX_CY_(LIYCY)     Câble de contrôle blindés – DIN47100 (type LiYCY)

Dimensions n x mm² : 2 X 0,75  –  Ø extérieur mm : 5,4    –  Poids de cuivre : kg/km27    –  Poids kg/km : 40

Ces câbles de transmission de données, de commande et de raccordement sont utilisés essentiellement pour la transmission de signaux analogiques et numériques dans les équipements de process de contrôle dans la technologie de mesure, contrôle et réglage. Ils sont appropriés pour une pose fixe ou utilisation mobile, en mouvement libre, sans effort de traction et sans guidage forcé.

DONNEES TECHNIQUES

  • Tension nominale Uo/U 300/300 V   –  Tension d’essai 1 500 V   –  Résistance du conducteur conforme à IEC 60228 classe 5  –  sauf 0.34mm² classe 2
  • Résistance d’isolement min. 20 MΩ x km   –  Rayon courbure min fixe 8 x d min  –  Rayon courbure min mouv. 15 x d min  –
  • Temp. service min/max fixe -30°C / +70°C  –  Comportement au feu Non propagateur de la flamme NF C 32-070/C2  –  et IEC 60332-

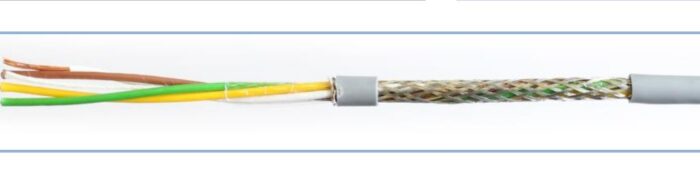

CONSTRUCTION

  • Conforme au RoHS
  • Matériau du conducteur Cuivre nu  –  Classe du conducteur selon IEC 60228 cl. 5  –  sauf 0.34mm² (7×0.25mm)
  • Isolant conducteur PVC   –  Repérage selon DIN47100  –  Assemblage Hélicoïdal, en couches concentriques sous ruban PES
  • Matériau gaine extérieure PVC   –  Couleur de la gaine gris  –  Marquage sur gaine HI-FLEX CY nxs – N°lot – xxxm  –  Avec n= Nbre de conducteur, s = section
  • Température Utilisation Fixe   -30°C / +70°C
  • Température utilisation mobile   -5°C / +70°C
