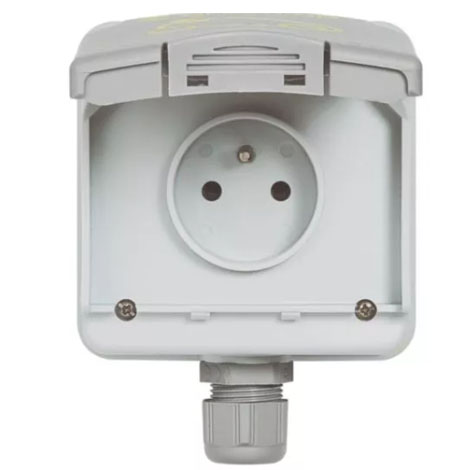

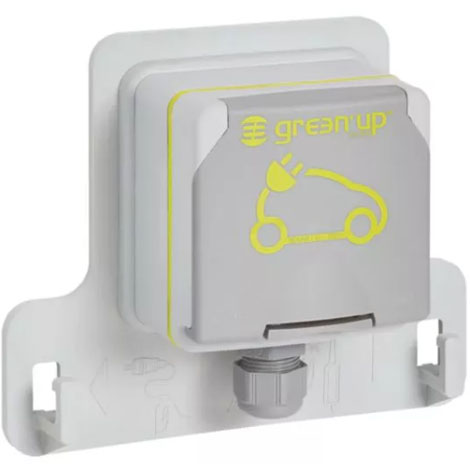

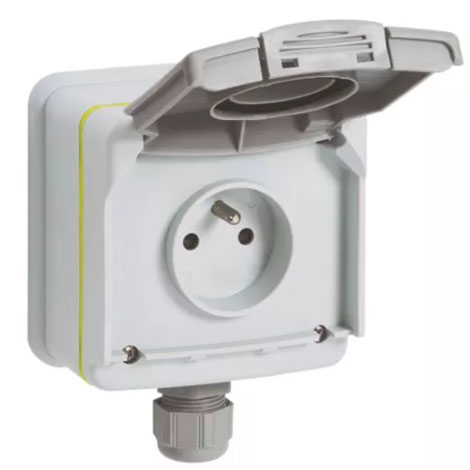

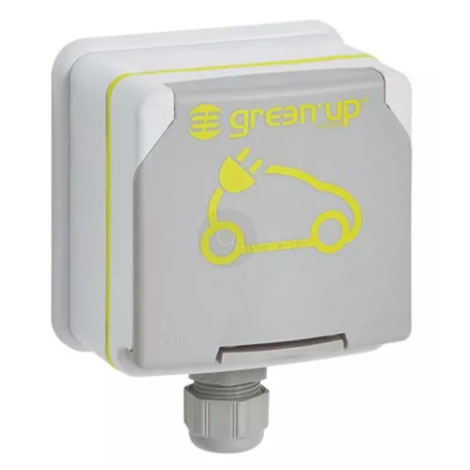

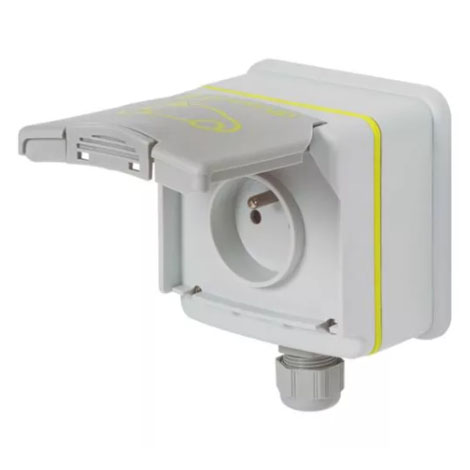

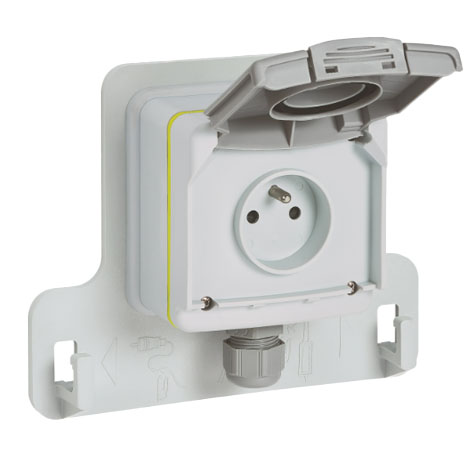

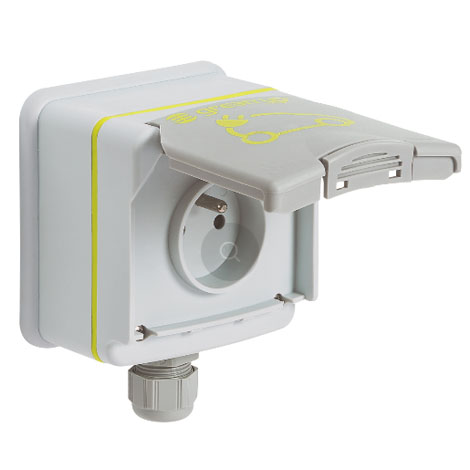

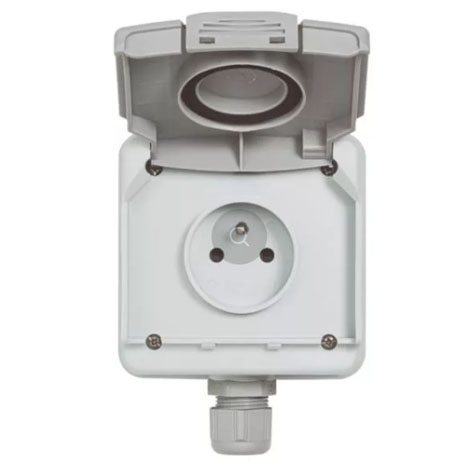

Description Prise de recharge en saillie pour Véhicule électrique – Green’up Access – Legrand – 090471

Tout d’abord, la prise Green’Up Access 0 904 71 permet de recharger vos véhicules électriques et hybrides en toute sécurité. Ensuite, elle fonctionne en 16A – 230V monophasé et fournit une puissance maximale de 3,7 kW.

De plus, elle est compatible avec les cordons Mode 1 et Mode 2 équipés d’une fiche 2P+T. Ainsi, la recharge peut être plus rapide grâce à la technologie Green’Up System.

Par ailleurs, cette version est sans verrouillage d’accès. Donc, elle convient aux maisons individuelles ou aux espaces privés.

Installation simple et conforme

Tout d’abord, la prise se pose en saillie, que ce soit en garage ou en extérieur.

Ensuite, vous devez prévoir une ligne dédiée 3 x 2,5 mm².

⚠️ Protections électriques non incluses :
La prise est livrée avec boîtier saillie, presse-étoupe ISO20 et patère de suspension. Cependant, vous devez ajouter un disjoncteur et un différentiel dans le tableau pour garantir la sécurité :

  • Disjoncteur 20A courbe C

  • Différentiel 30mA type F

De plus, aucune habilitation IRVE n’est requise. En outre, l’indice IP66 protège contre l’eau et la poussière. Enfin, le niveau IK08 assure une bonne résistance aux chocs.

Différence avec la réf. 0 904 76

La Green’Up Access 0 904 76 possède un verrouillage d’accès et est livrée complète avec disjoncteur différentiel intégré.

Ainsi, vous pouvez choisir selon vos besoins :

Référence Verrouillage Protections incluses Usage recommandé
0 904 71 ❌ Non ❌ Non (à ajouter) Maison individuelle, espace privé
0 904 76 ✅ Oui ✅ Oui Extérieur accessible, copropriété, zone partagée

Les performances de charge restent identiques. Ainsi, la différence concerne la sécurisation et la livraison des protections électriques.

Caractéristiques produit :

  • Prise Green’up Access avec volet monophasée 230V IP66 – IK08 – 16A – 230V – 16A VE – Livrée avec boîtier saillie équipé d’un presse-étoupe ISO20 et patère
  • Dimensions (hors PE) :- hauteur 98mm- largeur 98mm- profondeur 70mm
  • Raccordement à vis à partir du tableau électrique par 1 ligne dédiée 3 x 2,5mm² (1 ligne par borne) avec protection par :- disjoncteurs différentiels dédiés référence 410754 ou 410856- 20A- courbe C- 30mA- typeF (ex Hpi) ou interrupteur différentiel 30mA- typeF (ex Hpi) + disjoncteur 20A- courbe C
  • Convient pour une installation dans les lieux de vie type maison individuelle
  • Certifiée NF, conforme aux normes NF C 61-314 et IEC 60-884-1

Les + installation :

Ne nécessite pas d’habilitation IRVE pour l’installation. S’installe dans un garage comme à l’extérieur. Le presse-étoupe assure une bonne étanchéité et une bonne tenue à l’arrachement. Ne nécessité pas de maintenance particulière

Les + utilisation :

Permet de recharger en toute sécurité les véhicules électriques et hybrides rechargeables utilisant le cordon Mode 2 (ou Mode 1) – Socle de prise renforcée 2P+T à éclipse pour fiche 2P+T (Mode 2)Patère de suspension fournie : permet la suspension du boîtier électronique du câble

Caractéristiques techniques :

  • Modèle : Prise de charge
  • Standard : Autre
  • Technique de raccordement : Raccordement à vis
  • Avec actionneur de verrouillage : Non
  • Avec verrouillage d’accès : Non
  • Classe de protection (IP) : Autre
  • Largeur : 180mm
  • Hauteur : 147.5mm
  • Profondeur : 76mm
  • Tension nominale : 250V
  • Courant nominal max. : 16A
  • Type de courant : CA monophasé
  • Nombre de contacts de communication : 3
  • Longueur du conduit fixe : 50m
  • LED intégrée : Non
  • Section transversale des contacts de puissance (Min-Max) : 6-6mm²
  • Résistance aux chocs (IK) : IK08
  • Température d’utilisation /d’installation (Min-Max) : -20-40°C
  • Température de stockage (Min-Max) : -20-40°C
  • Mode de pose : Saillie

Réf.interne : 090471

Code EAN : 3245060904715



FAQ XXL – Green’Up Access 0 904 71 – Legrand

⚡ 🔌 Quelle est la puissance de charge maximale ?

La prise délivre une puissance maximale de 3,7 kW en 230V monophasé (16A).
Elle est compatible avec les véhicules électriques et hybrides rechargeables utilisant un cordon Mode 1 ou Mode 2.

🏠 📍 Où peut-on installer cette prise ?

La Green’Up Access 0 904 71 peut être installée :

  • En garage

  • En extérieur

  • En maison individuelle

Avec son indice IP66 et sa résistance IK08, elle est adaptée aux environnements résidentiels.

🛠️ ⚙️ Faut-il une habilitation IRVE ?

Non.
L’installation ne nécessite pas d’habilitation IRVE, car il s’agit d’une prise renforcée 16A et non d’une borne de recharge.

Une ligne dédiée 3 x 2,5 mm² protégée par disjoncteur 20A courbe C + différentiel 30mA type F est recommandée.

🔐 ❓ La prise possède-t-elle un verrouillage ?

Non.
La réf. 0 904 71 est une version sans verrouillage d’accès.

Si vous recherchez une version sécurisée, la Green’Up Access 0 904 76 dispose d’un verrouillage intégré, recommandé en extérieur accessible ou en copropriété.

🚗 🔋 Est-elle compatible avec tous les véhicules électriques ?

Elle est compatible avec tous les véhicules utilisant un cordon Mode 1 ou Mode 2 avec fiche 2P+T.

Avec un cordon compatible Green’Up, la recharge peut être optimisée.

🌧️ 🛡️ Est-elle résistante aux intempéries ?

Oui.

  • IP66 : protection contre les projections d’eau et la poussière

  • IK08 : résistance aux chocs

Elle peut être installée en extérieur sous réserve d’une pose conforme.

📦 📏 Quelles sont les dimensions ?

Dimensions hors presse-étoupe :

  • Hauteur : 98 mm

  • Largeur : 98 mm

  • Profondeur : 70 mm

Boîtier saillie avec presse-étoupe ISO20 et patère de suspension fournis.
