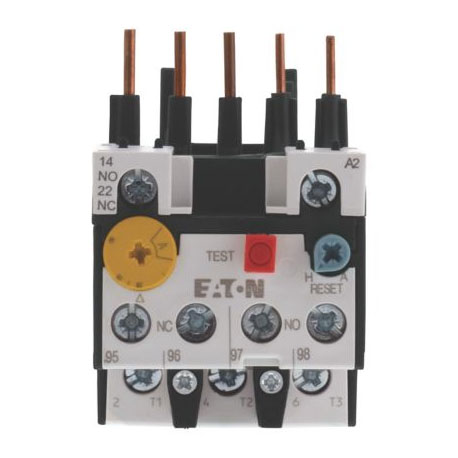

Description du Relais thermique – 4 – 6A – 1F+1O – 278439 – Eaton

Le relais thermique 278439 Eaton ZB12-6, est conçu pour assurer une protection efficace des moteurs contre les surcharges et les défauts de phase. Faisant partie de la gamme réputée Moeller® ZB, ce relais thermique compact est la solution idéale pour les applications industrielles exigeantes nécessitant fiabilité, sécurité et performance.

Ce modèle couvre une plage de réglage de 4 à 6 A, convenant parfaitement aux moteurs de petite à moyenne puissance. Il dispose de contacts auxiliaires 1F+1O, facilitant l’intégration dans des circuits de commande et de signalisation. Grâce à sa classe de déclenchement 10 A, il garantit un arrêt rapide du moteur en cas de surcharge, limitant ainsi les risques de dommages matériels.

Le relais thermique 278439 intègre plusieurs fonctionnalités avancées telles que le bouton de test/arrêt, le réarmement manuel ou automatique, et le déclenchement trip-free. Il est également sensible à la perte de phase, conformément aux normes IEC/EN 60947, garantissant une sécurité renforcée dans toutes les situations.

Avec son indice de protection IP20, un montage direct simple, une compensation thermique efficace et une résistance aux chocs de 10 g, ce relais thermique s’adapte aux environnements industriels les plus contraignants. Il est certifié UL, CSA, CE et VDE, répondant aux standards internationaux de qualité et de sécurité.

Que ce soit pour une installation neuve ou pour un remplacement dans une armoire existante, le relais thermique Eaton ZB12-6 offre une protection fiable, durable et conforme aux exigences modernes. Un composant essentiel pour sécuriser vos équipements électriques tout en assurant une continuité de service optimale.



Spécifications générales :

  • Nom du produit : Relais de surcharge thermique Eaton Moeller® série ZB

  • Numéro de catalogue : 278439

  • Code de modèle : ZB12-6

  • EAN : 4015082784393

  • Dimensions : 88 mm (longueur), 67 mm (hauteur), 45 mm (largeur)

  • Poids : 0,142 kg

Certifications :

  • CSA, CSA File No.: 012528,IEC/EN 60947, UL, CSA Class No.: 3211-03, CE, IEC/EN 60947-4-1, UL 60947-4-1, UL Category Control No.: NKCR, UL File No.: E29184, CSA-C22.2 No.60947-4-1-14, VDE 0660

Fonctions

  • Bouton de réarmement manuel/automatique

  • Bouton test/arrêt

  • Déclenchement indépendant (trip-free)

  • Sensibilité à la défaillance de phase (selon IEC/EN 60947, VDE 0660 Partie 102

Généralités

  • Température ambiante de fonctionnement : -25 °C à +55 °C

  • Température ambiante (enclos) : +25 °C à +40 °C

  • Classe : CLASS 10 A

  • Résistance climatique :

    • Humidité cyclique, selon IEC 60068-2-30

    • Humidité constante, selon IEC 60068-2-78

  • Indice de protection : IP20

  • Taille de cadre : ZB12

  • Méthode de montage : Montage direct

  • Réglage du courant de déclenchement thermique : 4 A à 6 A

  • Catégorie de surtension : III

  • Degré de pollution : 3

  • Catégorie de produit : Relais thermique ZB jusqu’à 150 A

  • Protection : Protection contre les contacts directs par l’avant (EN 50274)

  • Tension nominale de tenue aux chocs (Uimp) :

    • 6000 V AC

    • 4000 V (circuits auxiliaires et de commande)

  • Résistance aux chocs : 10 g, sinusoïdal, durée 10 ms

  • Adapté aux circuits de dérivation (UL/CSA)

  • Compensation de température : ≤ 0,25 %/K au-delà de 40 °C (continue)

Capacités de connexion

  • Bornes flexibles avec embout :

    • 2 x (1 – 4) mm², câbles de puissance

    • 1 x (0,75 – 2,5) mm², câbles de commande

  • Bornes rigides :

    • 2 x (1 – 6) mm², câbles de puissance

    • 1 x (0,75 – 4) mm², câbles de commande

  • AWG rigide/souple :

    • 18 – 8 AWG, câbles de puissance

    • 2 x (18 – 14) AWG, câbles de commande

  • Longueur de dénudage :

    • 10 mm (puissance)

    • 8 mm (commande)

  • Vis :

    • M4 (puissance), M3.5 (commande)

  • Tournevis : Standard 6 mm ou Pozidriv taille 2

  • Couple de serrage :

    • 1,8 Nm (puissance)

    • 1,2 Nm (commande)

Caractéristiques électriques

  • Courant thermique conventionnel (Ith) : 6 A

  • Courant assigné (Ie) AC-15 :

    • 120 V : 1,5 A

    • 220/230/240 V : 1,5 A

    • 380/400/415 V : 0,9 A

  • Courant assigné (Ie) DC-13 :

    • 24 V : 0,9 A

    • 60 V : 0,75 A

    • 110 V : 0,4 A

    • 220/230 V : 0,2 A

  • Tension assignée d’utilisation (Ue) max : 690 V

  • Isolation de sécurité :

    • 440 V AC (entre circuits principaux)

    • 240 V AC (entre contacts auxiliaires)

    • 440 V (entre contacts auxiliaires et principaux)

  • Capacité de coupure des contacts auxiliaires (pilot duty UL/CSA) :

    • AC : B300, B600

    • DC : R300

  • Tension maximale : 600 VAC

Courants de court-circuit

  • Courant assigné de court-circuit (600 V) :

    • 100 kA avec fusible (UL/CSA)

    • 10 A, classe J/CC max.

  • Protection de court-circuit :

    • 6 A gG/gL (sans soudure) – circuits auxiliaires/commande

    • 20 A gG/gL – coordination de type 2

    • 25 A gG/gL – coordination de type 1
