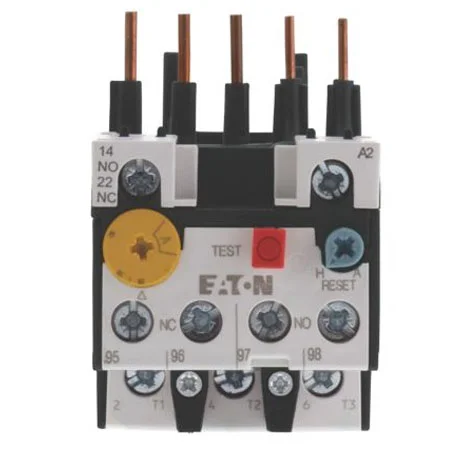

Description du Relais thermique – 6 – 10A – 1F+1O – 278440 – Eaton

Le relais thermique 278440 Eaton Moeller® série ZB est la solution idéale pour la protection de vos moteurs et circuits électriques contre les surcharges thermiques. Conçu pour répondre aux normes de sécurité les plus strictes, ce relais est une pièce essentielle dans la gestion de vos installations électriques industrielles. Sa capacité à détecter les surcharges et à couper l’alimentation en cas de danger assure une protection efficace de vos équipements.

Avec un réglage de courant de déclenchement thermique compris entre 6 A et 10 A, le relais thermique 278440 offre une flexibilité optimale pour répondre à une large gamme de besoins. Il est doté d’un bouton de réarmement manuel ou automatique et d’un bouton test/arrêt, permettant un contrôle facile et rapide de son fonctionnement. Sa résistance aux défaillances de phase et son déclenchement trip-free en font un produit fiable, capable de maintenir vos systèmes sécurisés sans interruptions inutiles.

Grâce à son indice de protection IP20, il est conçu pour résister aux conditions les plus exigeantes, allant des environnements avec températures allant de -25 °C à +55 °C. Son montage direct facilite l’installation, tandis que ses bornes de connexion robustes, adaptées aux câbles de contrôle et principaux, garantissent une fiabilité maximale.

Certifié UL, CSA, et conforme aux normes IEC/EN 60947, ce relais thermique Eaton Moeller® ZB est la garantie d’une performance fiable et conforme aux standards internationaux. Avec sa capacité à résister aux chocs mécaniques et à la chaleur, ce produit est idéal pour des applications dans des circuits de dérivation et des installations industrielles nécessitant une protection contre les courts-circuits.

En choisissant le relais thermique Eaton Moeller® série ZB, vous investissez dans la sécurité, la performance et la durabilité de vos équipements électriques.

Spécifications générales :

  • Nom du produit : Relais de surcharge thermique Eaton Moeller® série ZB

  • Numéro de catalogue : 278440

  • Code de modèle : ZB12-10

  • EAN : 4015082784409

  • Dimensions : 88 mm (longueur), 67 mm (hauteur), 45 mm (largeur)

  • Poids : 0,145 kg

Certifications :

  • CSA, CSA-C22.2 No. 60947-4-1-14, IEC/EN 60947, UL, UL Category Control No.: NKCR, CSA File No.: 012528, UL 60947-4-1, CE, CSA Class No.: 3211-03, UL File No.: E29184, IEC/EN 60947-4-1, VDE 0660

Caractéristiques :

  • Bouton de réarmement manuel/automatique
  • Bouton test/arrêt
  • Sensibilité à la défaillance de phase (selon IEC/EN 60947, VDE 0660 Partie 102)
  • Déclenchement indépendant (trip-free)

Généralités

  • Température ambiante de fonctionnement : -25 °C à +55 °C

  • Température ambiante (enclos) : +25 °C à +40 °C

  • Classe : CLASS 10 A

  • Résistance climatique : Humidité constante, selon IEC 60068-2-78 ; Humidité cyclique, selon IEC 60068-2-30

  • Indice de protection : IP20

  • Taille du cadre : ZB12

  • Méthode de montage : Montage direct

  • Réglage du courant de déclenchement thermique : 6 A à 10 A

  • Catégorie de surtension : III

  • Degré de pollution : 3

  • Catégorie de produit : Relais thermique ZB jusqu’à 150 A

  • Protection contre les contacts directs par l’avant (EN 50274)

  • Tension nominale de tenue aux chocs (Uimp) : 6000 V AC (aux circuits principaux), 4000 V (circuits auxiliaires et de commande)

  • Résistance aux chocs : 10 g, mécanique, sinusoïdale, durée de l’onde 10 ms

  • Adapté aux circuits de dérivation (UL/CSA)

  • Compensation de température : ≤ 0,25 %/K au-delà de 40 °C (continue)

Capacités de connexion

  • Bornes flexibles avec embout : 2 x (1 – 4) mm² (câbles principaux) ; 2 x (0,75 – 2,5) mm² (câbles de commande)

  • Bornes rigides : 1 x (1 – 6) mm² (câbles principaux) ; 2 x (0,75 – 4) mm² (câbles de commande)

  • AWG : 18 – 8 (câbles principaux) ; 2 x (18 – 14) AWG (câbles de commande)

  • Longueur de dénudage : 10 mm (câbles principaux) ; 8 mm (câbles de commande)

  • Vis : M4 (puissance), M3.5 (commande)

  • Tournevis : Standard 6 mm ou Pozidriv taille 2

  • Couple de serrage : 1,8 Nm (puissance), 1,2 Nm (commande)

Caractéristiques électriques

  • Courant thermique conventionnel (ith) des contacts auxiliaires (1-pôle, ouvert) : 6 A

  • Courant assigné (Ie) AC-15, 120 V : 1,5 A

  • Courant assigné (Ie) DC-13, 110 V : 0,4 A

  • Tension assignée d’utilisation (Ue) max : 690 V

  • Isolation de sécurité : 440 V, entre contacts auxiliaires et principaux (selon EN 61140)

Capacité de coupure des contacts auxiliaires

  • AC : B300, B600 (opérés à polarité opposée, UL/CSA)

  • DC : R300 (opéré, UL/CSA)

Courants de court-circuit

  • Courant de court-circuit (haute défaillance à 600 V) : 100 kA avec fusible (UL/CSA)

  • Protection de court-circuit : Max. 6 A gG/gL (sans soudure) – circuits auxiliaires/commande

Contacts

  • Nombre de contacts auxiliaires (contacts inverseurs) : 0

  • Nombre de contacts auxiliaires (contacts normalement fermés) : 1

  • Nombre de contacts auxiliaires (contacts normalement ouverts) : 1

  • Nombre de contacts (contacts normalement fermés) : 1

  • Nombre de contacts (contacts normalement ouverts) : 1

Vérification de la conception

  • Dissipation thermique des équipements, dépendante du courant : 6 W

  • Capacité de dissipation thermique Pdiss : 0 W

  • Dissipation thermique par pôle, dépendante du courant : 2 W

  • Courant assigné pour dissipation thermique spécifiée (In) : 10 A

Résistance à la corrosion
Répond aux exigences de la norme produit.

Résistance thermique des boîtiers
Répond aux exigences de la norme produit.

Stabilité thermique des matériaux isolants
Répond aux exigences de la norme produit.

Protection contre les rayonnements ultraviolets (UV)
Répond aux exigences de la norme produit.

Impact mécanique
Ne s’applique pas, car l’ensemble de l’appareillage doit être évalué.

Protection contre les chocs électriques
Ne s’applique pas, car l’ensemble de l’appareillage doit être évalué.

Circuits internes et connexions
La responsabilité de la connexion incombe au fabricant du panneau.

Compatibilité électromagnétique
La responsabilité de la compatibilité électromagnétique incombe au fabricant du panneau.

Fonctionnement mécanique
L’appareil répond aux exigences, sous réserve que les informations du manuel d’instruction soient respectées.
