Description du Relais thermique – 6 – 9A – 1F+1O – 014708 – Eaton

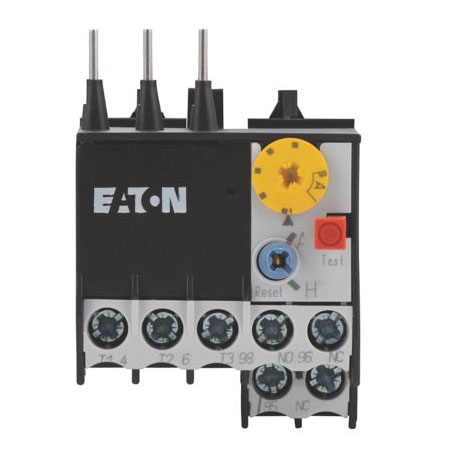

Le relais thermique 014708 Eaton Moeller® série ZE-9 est un composant essentiel pour la protection fiable des moteurs électriques contre les surcharges. Conçu pour être utilisé avec les mini contacteurs de la gamme DILE, ce relais thermique offre une plage de réglage de courant de 6 à 9 A, ce qui le rend idéal pour une large variété d’applications industrielles.

Ce modèle est équipé de fonctions de sécurité avancées telles que la sensibilité à la perte de phase (conformément aux normes IEC/EN 60947), un déclenchement libre, ainsi qu’un bouton de test/arrêt et un bouton de réinitialisation manuel/automatique, pour faciliter les interventions et la maintenance. Grâce à sa compensation thermique continue, il garantit un fonctionnement fiable même en cas de variation de température.

Compact (52 x 65 x 45 mm) et léger (0,08 kg), le relais ZE-9 s’intègre facilement dans vos installations grâce à sa fixation directe. Il bénéficie d’un degré de protection IP20 et répond à de nombreuses certifications internationales telles que UL, CSA, CE et VDE, assurant ainsi sa conformité aux normes de sécurité les plus strictes.

Le relais thermique 014708 Eaton Moeller® série ZE-9 est conçu pour résister à des environnements exigeants avec une température de fonctionnement allant de -25 °C à +50 °C et une protection contre l’humidité selon les normes IEC 60068. Il dispose également de contacts auxiliaires (1 NO + 1 NC) permettant l’intégration dans des circuits de commande.

Le relais thermique ZE-9 d’Eaton est la solution idéale pour protéger efficacement vos équipements électriques tout en assurant une grande fiabilité et une longue durée de vie. Polyvalent, robuste et conforme aux normes internationales, il représente un excellent choix pour les professionnels recherchant performance et sécurité

Caractéristiques :

  • Nom du produit : Relais thermique Eaton Moeller® série ZE
  • Numéro de catalogue : 014708
  • Code du modèle : ZE-9
  • EAN : 4015080147084
  • Dimensions du produit :
    • Longueur/Profondeur : 52 mm
    • Hauteur : 65 mm
    • Largeur : 45 mm
  • Poids : 0,08 kg

Certifications :

    • CE
    • EC/EN 60947-4-1
    • CSA
    • UL
    • UL 508
    • IEC/EN 60947
    • IEC/EN 60947-5-1
    • Numéro de dossier UL : E29184
    • CSA-C22.2 No. 14
    • Numéro de dossier CSA : 012528
    • VDE 0660

Caractéristiques & Fonctions :

  • Sensibilité à la défaillance de phase (selon IEC/EN 60947, VDE 0660 Partie 102)

  • Bouton test/arrêt

  • Bouton de réinitialisation manuel/automatique

  • Libération sans coupure

  • Classe : CLASS 10 A

Conditions climatiques :

  • Température ambiante de fonctionnement min. : -25 °C

  • Température ambiante de fonctionnement max. : 50 °C

  • Température ambiante de fonctionnement (enfermé) min. : -25 °C

  • Température ambiante de fonctionnement (enfermé) max. : 40 °C

Protection :

  • Protection contre le contact direct, conformément à EN 50274

  • Degré de protection : IP20

Montage :

  • Fixation directe

Caractéristiques électriques :

  • Courant assigné d’emploi (Ie) :

    • 1,5 A à 120 V AC-15

    • 1,5 A à 220 V, 230 V, 240 V AC-15

    • 0,7 A à 380 V, 400 V, 415 V AC-15

    • 0,5 A à 500 V AC-15

    • 0,4 A à 110 V DC-13

    • 0,2 A à 220 V, 230 V DC-13

    • 0,9 A à 24 V DC-13

    • 0,75 A à 60 V DC-13

  • Tension nominale maximale (Ue) : 690 V

Capacité de court-circuit :

  • Courant de court-circuit nominal (notation de base) :

    • 5 kA, SCCR (UL/CSA)

    • 35 A max, Fusible, SCCR (UL/CSA)

    • 15 A max, CB, coordination de type 1, SCCR (UL/CSA)

Contacts :

  • Nombre de contacts auxiliaires (inverseurs) : 0

  • Nombre de contacts auxiliaires (normalement fermés) : 1

  • Nombre de contacts auxiliaires (normalement ouverts) : 1

Conditions de conception :

  • Dissipation thermique de l’équipement, dépendante du courant : 5,1 W

  • Dissipation thermique statique, indépendante du courant : 0 W

  • Résistance à la corrosion : Conforme aux exigences de la norme produit

Résistance thermique :

  • Vérification de la stabilité thermique des boîtiers : Conforme aux exigences de la norme produit

Protection contre les chocs mécaniques :

  • Résistance aux impacts mécaniques : Non applicable, car l’ensemble du matériel de commutation doit être évalué

Caractéristiques supplémentaires :

  • Compatibilité électromagnétique : La responsabilité incombe à l’installateur.
