Description

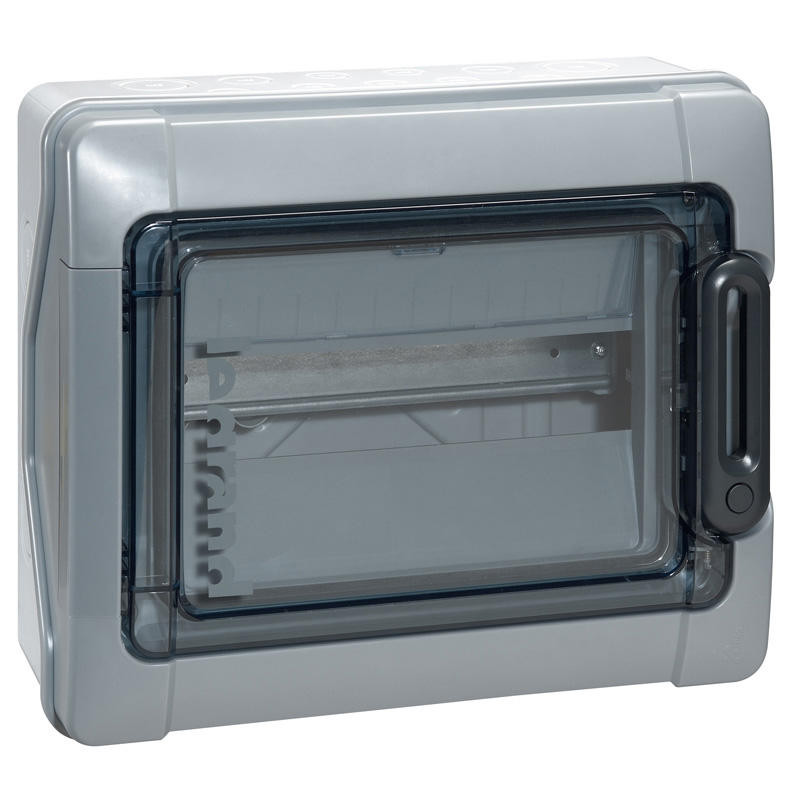

Description du Coffret étanche Plexo³ 12 modules avec embouts à perforation directe prémontés IP65 IK09 – Gris – 001921 – Legrand

Le coffret étanche Legrand Plexo³ 001921 est conçu pour protéger efficacement les équipements électriques dans les environnements exigeants, aussi bien en intérieur qu’en extérieur. Avec sa capacité de 12 modules sur une rangée, il permet d’intégrer différents appareillages modulaires tout en assurant une protection renforcée contre les poussières, l’eau, les chocs et les conditions extérieures.

Destiné à une installation en saillie, ce coffret associe robustesse, modularité et facilité d’installation. Son indice de protection IP65 et sa résistance aux chocs IK09 permettent de protéger durablement les équipements installés contre les agressions environnementales et mécaniques.

Une protection renforcée pour vos équipements

Le Plexo³ 001921 bénéficie d’un indice IP65, assurant une protection efficace contre la pénétration des poussières ainsi que contre les projections et jets d’eau provenant de toutes directions.

Sa résistance mécanique IK09 lui permet de supporter les chocs pouvant survenir dans les environnements techniques ou extérieurs. Le coffret est également fabriqué en polystyrène renforcé choc, contribuant à sa robustesse et à sa durabilité.

Sa résistance aux UV suivant la norme ISO 4892-2 permet également de l’utiliser dans des environnements exposés au rayonnement solaire.

Une capacité de 12 modules

Avec sa configuration de 1 rangée de 12 modules, le coffret offre un espace adapté à l’installation de différents appareils modulaires sur rail DIN.

Son rail à 2 positions permet de recevoir des produits modulaires ainsi que des boîtiers moulés. Cette conception offre une certaine souplesse dans l’organisation des équipements à l’intérieur du coffret.

Un obturateur de 5 modules est fourni afin de compléter proprement les espaces non utilisés et d’obtenir une finition soignée de l’installation.

Une installation facilitée

Le coffret est livré avec des embouts à perforation directe prémontés, facilitant le passage et le raccordement des câbles.

Il dispose également de borniers à connexion automatique IP2X pour conducteurs de protection, permettant de simplifier les raccordements tout en contribuant à la sécurité de l’installation.

Un support de fixation permet de fixer l’appareillage Plexo complet sur le côté du coffret, offrant une possibilité supplémentaire pour adapter l’installation aux besoins du chantier.

Une conception modulable

Le coffret Plexo³ peut recevoir des platines perforées et des plastrons pleins, permettant le montage de produits non modulaires.

Les châssis et plastrons amovibles facilitent les opérations de montage, de câblage et de maintenance. Cette conception permet également d’adapter plus facilement l’organisation intérieure du coffret.

La porte et le coffret sont totalement réversibles, ce qui permet de choisir le sens d’ouverture le mieux adapté à la configuration de l’installation.

Une porte transparente et sécurisable

Le coffret est équipé d’une porte unique transparente, permettant de visualiser les équipements installés sans avoir à ouvrir le coffret.

La poignée de porte est verrouillable, tandis que le capot et le plastron sont plombables. Ces caractéristiques permettent de sécuriser l’accès aux équipements et de limiter les interventions non autorisées.

La porte transparente facilite également le contrôle visuel des appareillages au quotidien.

Une solution adaptée aux environnements extérieurs

Grâce à sa protection IP65, sa résistance aux chocs IK09 et sa résistance aux UV, le coffret Plexo³ est adapté aux installations soumises aux poussières, à l’humidité, aux chocs et aux conditions extérieures.

Il est prévu pour une utilisation dans une plage de température comprise entre -25 °C et +40 °C. Sa température de stockage est comprise entre -25 °C et +55 °C.

Il permet ainsi de protéger durablement les appareils électriques dans des environnements où les conditions d’installation peuvent être particulièrement contraignantes.

Une bonne résistance au feu

Le coffret bénéficie d’une auto-extinguibilité avec tenue au fil incandescent à 750 °C, conformément à la norme NF EN 60695-2-11.

Cette caractéristique répond notamment aux exigences applicables aux installations réalisées dans les ERP (Établissements Recevant du Public) et les IGH (Immeubles de Grande Hauteur).

Le Plexo³ est également conforme à la norme IEC 62208, permettant de réaliser des ensembles conformes à la norme IEC 61439-3, sous réserve du respect des exigences applicables à l’ensemble réalisé.

Une solution compacte et polyvalente

Avec ses 12 modules, le coffret Plexo³ 001921 constitue une solution compacte pour organiser et protéger les équipements électriques tout en conservant une installation accessible et modulable.

Sa conception robuste, sa porte transparente, ses éléments amovibles et ses possibilités de configuration permettent de répondre à différents besoins d’installation, notamment dans les environnements nécessitant une protection renforcée contre les poussières, l’eau, les chocs et les intempéries.

Ce produit contient :

• Livrés avec borniers à connexion automatique IP 2X pour conducteurs de protection
• Embouts à perforation directe prémontés
• Livré avec un support de fixation permettant de fixer l’appareillage PLexo complet, sur le côté du coffret
