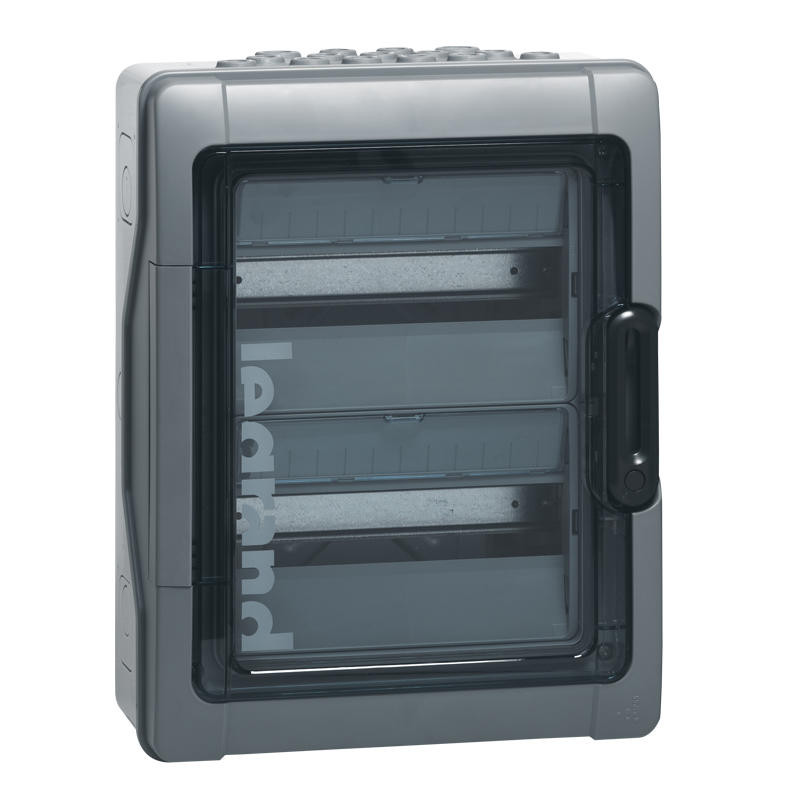

Description du Coffret étanche Plexo³ 2×12 modules avec embouts à perforation directe prémontés IP65 IK09 – Gris – 001922 – Legrand

Le coffret étanche Legrand Plexo³ 001922 est conçu pour protéger efficacement les équipements électriques dans les environnements exigeants, en intérieur comme en extérieur. Avec sa configuration de 2 rangées de 12 modules, il offre une capacité totale de 24 modules, permettant d’intégrer différents appareils de protection, de commande et de distribution sur rail DIN.

Destiné à une installation en saillie, ce coffret bénéficie d’un indice de protection IP65 et d’une résistance aux chocs IK09. Il assure ainsi une protection efficace des équipements contre les poussières, les projections d’eau et les agressions mécaniques. Sa résistance aux UV selon la norme ISO 4892-2 permet également une utilisation dans des environnements exposés au rayonnement solaire.

Une protection robuste pour les installations électriques

Fabriqué en polystyrène renforcé choc, le coffret Plexo³ est conçu pour résister aux contraintes rencontrées dans les installations électriques professionnelles. Son indice IK09 lui permet de supporter des chocs importants, tandis que sa protection IP65 limite efficacement la pénétration des poussières et de l’eau.

Le coffret est également de classe II, contribuant à assurer une protection adaptée des équipements électriques installés.

Cette conception robuste permet de préserver durablement les appareillages contre les intempéries et les conditions environnementales difficiles.

Une capacité de 24 modules

Avec ses 2 rangées de 12 modules, le coffret offre une capacité de 24 modules pour l’installation d’appareillages modulaires.

Son rail à deux positions permet de recevoir des produits modulaires ainsi que des boîtiers moulés. L’entraxe entre les rails est de 150 mm, facilitant l’organisation des différents équipements à l’intérieur du coffret.

Le coffret est également livré avec deux obturateurs de 5 modules, permettant de compléter proprement les espaces non utilisés.

Une installation facilitée

Le Plexo³ 001922 est livré avec des embouts à perforation directe prémontés, permettant de simplifier les opérations de passage et de raccordement des câbles.

Il dispose également de borniers à connexion automatique IP2X pour conducteurs de protection, facilitant le raccordement des conducteurs tout en contribuant à la sécurité de l’installation.

Un support de fixation permet également de fixer l’appareillage Plexo complet sur le côté du coffret, offrant davantage de possibilités pour organiser l’installation selon les besoins du chantier.

Une conception modulable

Le coffret Plexo³ peut recevoir des platines perforées et des plastrons pleins, permettant le montage de produits non modulaires. Cette possibilité offre une grande souplesse dans la configuration du tableau et permet d’adapter le coffret aux différents équipements à installer.

Les châssis et plastrons amovibles facilitent les opérations de montage, de câblage et de maintenance.

La porte et le coffret sont totalement réversibles, permettant d’adapter le sens d’ouverture aux contraintes de l’installation et à la configuration du local.

Porte transparente et sécurisation des équipements

Le coffret est équipé d’une porte unique transparente, permettant de visualiser rapidement les appareils installés sans avoir à ouvrir le coffret.

La poignée de porte est verrouillable, offrant la possibilité de sécuriser l’accès aux équipements. Le capot et les plastrons sont également plombables, permettant de limiter et de contrôler les interventions sur l’installation.

Cette conception associe ainsi visibilité, accessibilité et sécurisation des appareillages.

Une résistance adaptée aux environnements extérieurs

Grâce à sa protection IP65, sa résistance mécanique IK09 et sa résistance aux UV suivant la norme ISO 4892-2, le coffret Plexo³ convient aux installations soumises aux intempéries et aux conditions environnementales variables.

Il est prévu pour fonctionner dans une plage de température comprise entre -25 °C et +40 °C. Sa température de stockage est comprise entre -25 °C et +55 °C.

Le coffret permet ainsi de maintenir les équipements protégés dans des environnements où la poussière, l’humidité, les variations de température et les chocs peuvent représenter des contraintes importantes.

Une bonne résistance au feu

Le matériau du coffret bénéficie d’une auto-extinguibilité avec tenue au fil incandescent à 750 °C, conformément à la norme NF EN 60695-2-11.

Cette caractéristique répond notamment aux exigences applicables aux installations réalisées dans les ERP (Établissements Recevant du Public) et les IGH (Immeubles de Grande Hauteur).

Le coffret est également conforme à la norme IEC 62208, permettant de réaliser des ensembles pouvant répondre à la norme IEC 61439-3, sous réserve du respect des exigences de conception, de montage et de vérification applicables à l’ensemble réalisé.

Une solution polyvalente pour les installations électriques

Le Plexo³ 001922 associe une capacité de 24 modules, une protection élevée et une conception modulable pour répondre aux besoins des installations électriques professionnelles.

Sa conception permet de protéger efficacement les appareils contre les chocs et les intempéries tout en facilitant leur installation et leur maintenance. La porte transparente, les éléments amovibles et la réversibilité du coffret apportent également une grande souplesse lors de la mise en œuvre.
