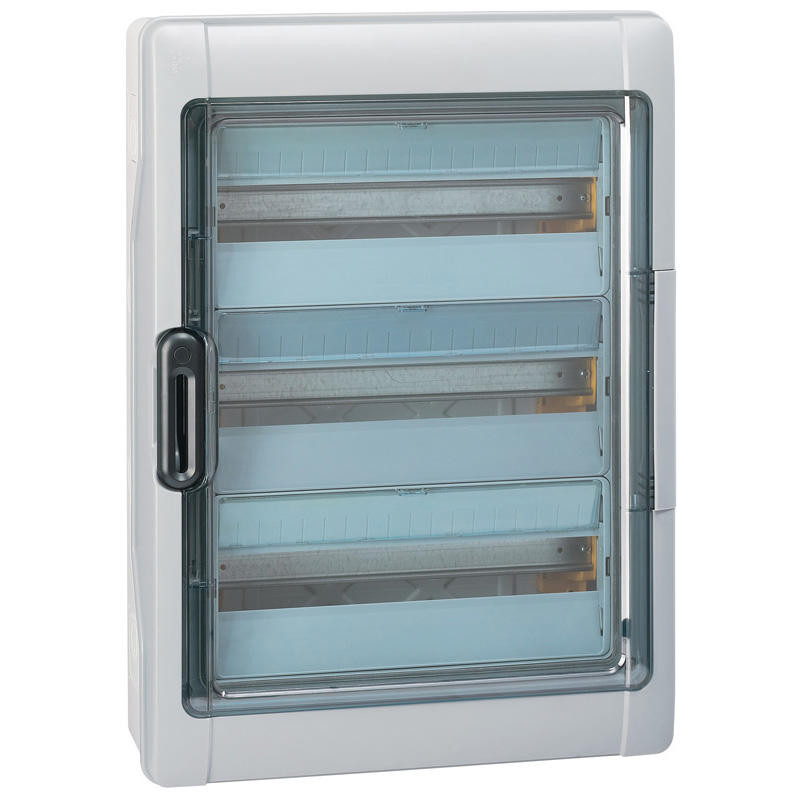

Description du Coffret étanche Plexo³ 3×18 modules avec embouts à perforation directe prémontés IP65 IK09 – Gris – 001926 – Legrand

Le coffret étanche Legrand Plexo³ 001926 est conçu pour protéger et organiser les équipements électriques dans les environnements exigeants. Avec ses 3 rangées de 18 modules, il offre une capacité totale de 54 modules, permettant d’accueillir un grand nombre d’appareillages modulaires tout en conservant une installation structurée et facilement accessible.

Destiné à une pose en saillie, ce coffret associe une conception robuste à une protection élevée contre les agressions extérieures. Son indice IP65 le protège contre les poussières et les projections d’eau, tandis que sa résistance mécanique IK09 lui permet de supporter les chocs. Il constitue ainsi une solution adaptée aux installations électriques en intérieur comme dans des environnements extérieurs exposés.

Une protection efficace contre les conditions difficiles

Le Plexo³ 001926 est fabriqué en polystyrène renforcé choc, un matériau conçu pour offrir une bonne résistance mécanique et une durabilité adaptée aux installations électriques.

Son indice de protection IP65 assure une protection contre la pénétration des poussières ainsi que contre les jets d’eau provenant de toutes directions. Cette protection contribue à préserver les appareillages installés contre l’humidité et les conditions environnementales difficiles.

Le coffret bénéficie également d’une résistance aux UV selon la norme ISO 4892-2, ce qui permet son utilisation dans des environnements exposés au rayonnement solaire.

Une grande capacité de 54 modules

Avec ses 3 rangées de 18 modules, le coffret offre une capacité totale de 54 modules. Cette configuration permet d’installer de nombreux appareils de protection, de commande ou de distribution sur rail DIN.

Le coffret est équipé de rails à 2 positions, compatibles avec les produits modulaires et les boîtiers moulés. L’entraxe entre les rails est de 150 mm, permettant une organisation pratique des équipements.

Trois obturateurs de 5 modules sont également fournis afin de couvrir les espaces non utilisés et d’obtenir une finition propre de l’installation.

Une installation facilitée

Le coffret est livré avec des embouts à perforation directe prémontés, facilitant le passage et le raccordement des câbles.

Des borniers à connexion automatique IP2X pour conducteurs de protection sont également fournis afin de simplifier les raccordements et de contribuer à la sécurité de l’installation.

Un support de fixation permet par ailleurs de fixer l’appareillage Plexo complet sur le côté du coffret, offrant une possibilité supplémentaire pour adapter la configuration aux contraintes du chantier.

Une conception modulable et accessible

Le Plexo³ peut recevoir des platines perforées et des plastrons pleins, permettant d’intégrer des produits non modulaires.

Les châssis et plastrons amovibles facilitent les opérations de montage, de câblage et de maintenance. Cette conception permet également d’adapter facilement l’organisation intérieure du coffret en fonction des équipements à installer.

La porte et le coffret sont totalement réversibles, ce qui permet d’adapter le sens d’ouverture à la configuration de l’installation.

Une porte transparente pour un contrôle rapide

Le coffret est équipé d’une porte unique transparente, permettant de visualiser les équipements installés sans avoir à ouvrir le coffret. Cette caractéristique facilite le contrôle visuel des appareillages et permet d’identifier rapidement les différents éléments de l’installation.

La poignée de porte est verrouillable, offrant la possibilité de sécuriser l’accès aux équipements. Le capot et les plastrons sont également plombables, permettant de contrôler et de limiter les interventions sur l’installation.

Une solution adaptée à l’extérieur

Avec son IP65, son IK09 et sa résistance aux UV, le coffret Plexo³ est conçu pour protéger les équipements électriques dans des environnements soumis aux poussières, à l’humidité, aux chocs et aux variations des conditions extérieures.

Sa plage de température d’utilisation est comprise entre -25 °C et +40 °C, tandis que sa température de stockage s’étend de -25 °C à +55 °C.

Le coffret assure ainsi une protection durable des appareillages tout en conservant une bonne accessibilité pour les opérations de contrôle et de maintenance.

Une bonne résistance au feu

Le matériau du coffret bénéficie d’une auto-extinguibilité avec tenue au fil incandescent à 750 °C, conformément à la norme NF EN 60695-2-11.

Cette caractéristique répond notamment aux exigences applicables aux installations réalisées dans les ERP (Établissements Recevant du Public) et les IGH (Immeubles de Grande Hauteur).

Le coffret est également conforme à la norme IEC 62208, permettant de réaliser des ensembles conformes à la norme IEC 61439-3, sous réserve du respect des exigences applicables à l’ensemble réalisé.

Une solution robuste pour les installations de grande capacité

Grâce à sa capacité de 54 modules, le coffret Plexo³ 001926 convient aux installations nécessitant un espace important pour regrouper différents appareils électriques.

Sa conception associe grande capacité, protection IP65, résistance IK09, modularité et facilité d’installation. Il permet ainsi de réaliser une installation organisée tout en protégeant efficacement les équipements contre les agressions extérieures.

Ce produit contient :

• Livrés avec borniers à connexion automatique IP 2X pour conducteurs de protection
• Embouts à perforation directe prémontés
• Livré avec un support de fixation permettant de fixer l’appareillage PLexo complet, sur le côté du coffret
