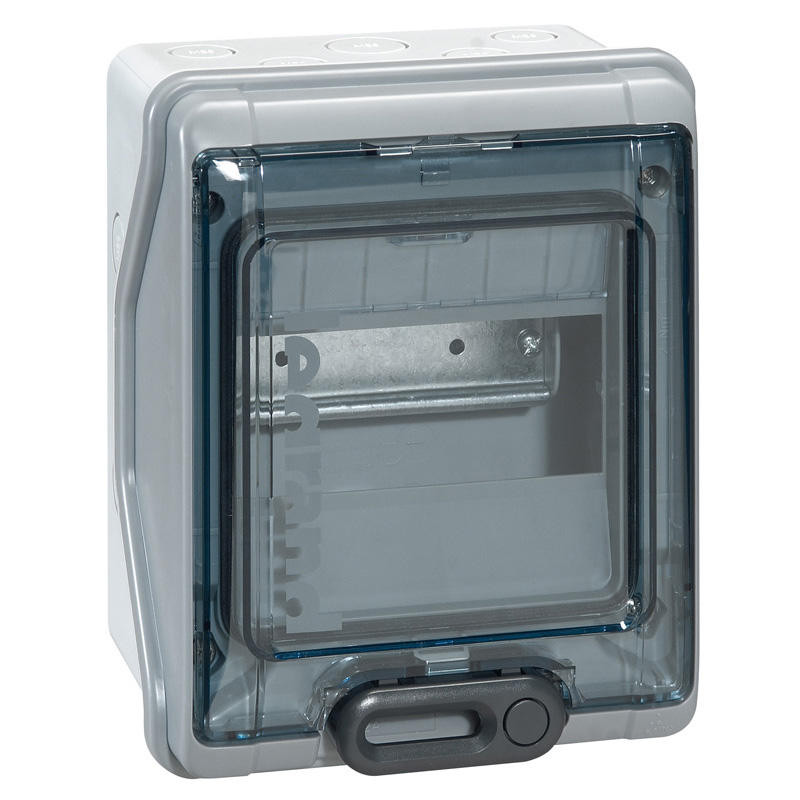

Description du Coffret étanche Plexo³ 6 modules avec embouts à perforation directe prémontés IP65 IK09 – Gris – 001906 – Legrand

Le coffret étanche Legrand Plexo³ 6 modules 001906 est conçu pour protéger les équipements électriques installés dans des environnements exposés à l’humidité, aux poussières et aux chocs. Grâce à son indice de protection IP65 et à sa résistance mécanique IK09, il assure une protection renforcée des appareils installés à l’intérieur.

De plus, ce coffret électrique étanche 6 modules dispose d’une rangée et se monte en saillie. Il offre ainsi une solution compacte et polyvalente pour réaliser un petit tableau électrique ou intégrer différents équipements modulaires et non modulaires.

Une protection adaptée aux environnements exigeants

Tout d’abord, le Legrand Plexo³ 001906 bénéficie d’un indice de protection IP65. Il protège donc les équipements contre la poussière ainsi que contre les projections d’eau.

Par ailleurs, sa résistance aux chocs IK09 renforce la protection mécanique du matériel installé. Le coffret convient ainsi aux environnements dans lesquels les équipements électriques doivent être protégés contre les sollicitations extérieures.

Le coffret bénéficie également d’une résistance aux UV. De ce fait, il peut être utilisé dans des installations où le matériel est susceptible d’être exposé aux rayonnements ultraviolets.

Une installation polyvalente

Le coffret Plexo³ 001906 est équipé d’un rail à 2 positions permettant l’installation de produits modulaires et de boîtiers moulés. L’entraxe entre les rails est de 150 mm.

En outre, le coffret reçoit les platines perforées et les plastrons pleins. Il permet ainsi d’intégrer des produits non modulaires en fonction des besoins de l’installation.

De plus, sa porte et son coffret sont totalement réversibles. Cette conception facilite donc l’adaptation du coffret aux différentes configurations de pose.

Des raccordements simplifiés

Pour faciliter l’installation, le Legrand 001906 est livré avec des embouts à perforation directe prémontés. Cette configuration simplifie le passage et le raccordement des câbles tout en conservant la protection du coffret.

Par ailleurs, des borniers à connexion automatique IP2X sont fournis pour les conducteurs de protection. Le raccordement est ainsi plus pratique lors de la mise en œuvre du coffret.

Une conception robuste et sécurisée

Le coffret est fabriqué en polystyrène renforcé contre les chocs. La boîte présente une couleur gris clair L750A, tandis que le capot est gris foncé R746A.

De plus, la poignée de porte est verrouillable. Le capot et le plastron peuvent également être plombés. Ces caractéristiques permettent donc de limiter l’accès aux équipements et de sécuriser davantage l’installation.

Le coffret bénéficie par ailleurs d’une conception classe II. Il est ainsi adapté aux installations nécessitant ce niveau de protection électrique.

Une bonne résistance aux températures et au feu

Le Plexo³ 001906 bénéficie d’une auto-extinguibilité avec une tenue au fil incandescent de 750 °C. Cette caractéristique est conforme à la norme NF EN 60695-2-11.

Ainsi, le coffret répond aux exigences applicables à certaines installations réalisées dans les ERP et les IGH, selon les conditions prévues par la réglementation.

En outre, le produit est conforme à la norme IEC 62208. Il permet donc de réaliser des ensembles conformes à la norme IEC 61439-3, lorsqu’il est associé aux équipements appropriés.

Un format 6 modules pratique

Avec une largeur de 164 mm, le coffret offre une capacité de 6 modules sur une rangée. Il permet ainsi d’installer davantage d’appareillages que la version 4 modules, tout en conservant un format compact.

Sa hauteur est de 200 mm et sa profondeur totale atteint 115,6 mm. Par ailleurs, sa profondeur intérieure est de 48,5 mm, tandis que sa largeur d’encastrement atteint 160 mm.

Enfin, la plage de température d’utilisation s’étend de -25 à +40 °C. Pour le stockage, la température admissible est comprise entre -25 et +55 °C.
