Description

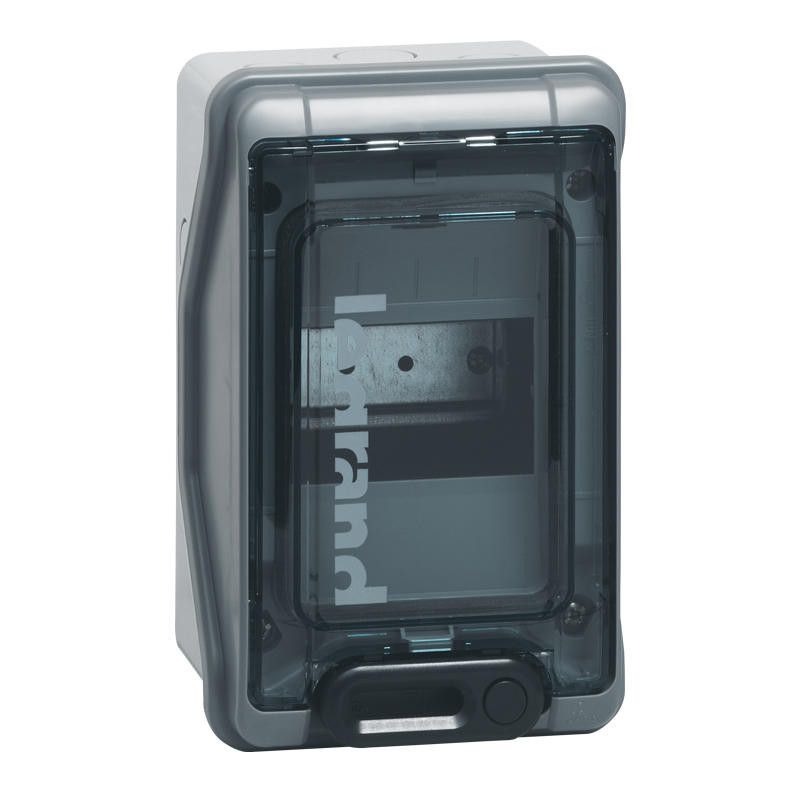

Description du Coffret étanche Plexo³ 4 modules avec embouts à perforation directe prémontés IP65 IK09 – Gris – 001904 – Legrand

Le coffret étanche Legrand Plexo³ 4 modules 001904 est conçu pour protéger efficacement les équipements électriques installés dans des environnements exposés aux intempéries, aux poussières et aux chocs. Grâce à son indice de protection IP65 et à sa résistance aux chocs IK09, il assure une protection renforcée des appareillages installés à l’intérieur.

De plus, ce coffret électrique à équiper dispose d’une rangée de 4 modules et se fixe en saillie. Il constitue ainsi une solution compacte pour réaliser un petit tableau électrique ou intégrer différents équipements modulaires.

Un coffret conçu pour les environnements exigeants

Tout d’abord, le Plexo³ 001904 bénéficie d’un indice de protection IP65. Il protège donc efficacement les équipements contre la poussière et les projections d’eau.

Par ailleurs, sa résistance mécanique IK09 lui permet de supporter des chocs importants. Il convient ainsi aux installations nécessitant une protection renforcée du matériel électrique.

Le coffret bénéficie également d’une résistance aux UV. Ainsi, il peut être utilisé dans des environnements où les équipements sont exposés aux rayonnements ultraviolets.

Une installation pratique et polyvalente

Le coffret est équipé d’un rail permettant l’installation de produits modulaires et de boîtiers moulés. L’entraxe entre les rails est de 150 mm.

En outre, le Plexo³ peut recevoir des platines perforées et des plastrons pleins. Cette configuration permet donc d’installer également des produits non modulaires à l’intérieur du coffret.

Sa conception offre par ailleurs une réversibilité totale de la porte et du coffret. L’installation peut ainsi être adaptée plus facilement aux contraintes du chantier.

Des embouts à perforation directe prémontés

Pour faciliter le raccordement, le Legrand Plexo³ 001904 est livré avec des embouts à perforation directe prémontés. Cette conception permet de simplifier l’entrée des câbles tout en conservant le niveau de protection du coffret.

De plus, le coffret est équipé de borniers à connexion automatique IP2X pour les conducteurs de protection. Le raccordement des conducteurs de protection est ainsi facilité.

Une conception robuste et sécurisée

Le coffret Plexo³ est fabriqué en polystyrène renforcé contre les chocs. La boîte est de couleur gris clair L750A, tandis que le capot présente une finition gris foncé R746A.

Par ailleurs, la poignée de porte est verrouillable. Le capot et le plastron sont également plombables, ce qui permet de sécuriser davantage l’accès aux équipements installés.

Le coffret est par ailleurs de classe II. Il offre donc une conception adaptée aux exigences de protection contre les contacts électriques.

Une sécurité renforcée contre la chaleur

Le Plexo³ 001904 bénéficie d’une auto-extinguibilité avec une tenue au fil incandescent de 750 °C. Cette caractéristique est conforme à la norme NF EN 60695-2-11.

Ainsi, le coffret répond aux exigences applicables aux installations réalisées dans les ERP et les IGH, selon les conditions prévues par la réglementation.

De plus, il est conforme à la norme IEC 62208. Il permet donc de réaliser des ensembles conformes à la norme IEC 61439-3, lorsqu’il est associé aux équipements appropriés.

Un coffret compact pour tableau électrique

Avec une largeur de seulement 128 mm et une capacité de 4 modules, le coffret Plexo³ s’intègre facilement dans les installations où l’espace disponible est limité.

Sa hauteur est de 200 mm et sa profondeur de 115,6 mm. La profondeur intérieure disponible est de 48,5 mm.

Enfin, sa température d’utilisation s’étend de -25 à +40 °C, tandis que sa température de stockage est comprise entre -25 et +55 °C.
